NOMBRES Y FUNCIONES

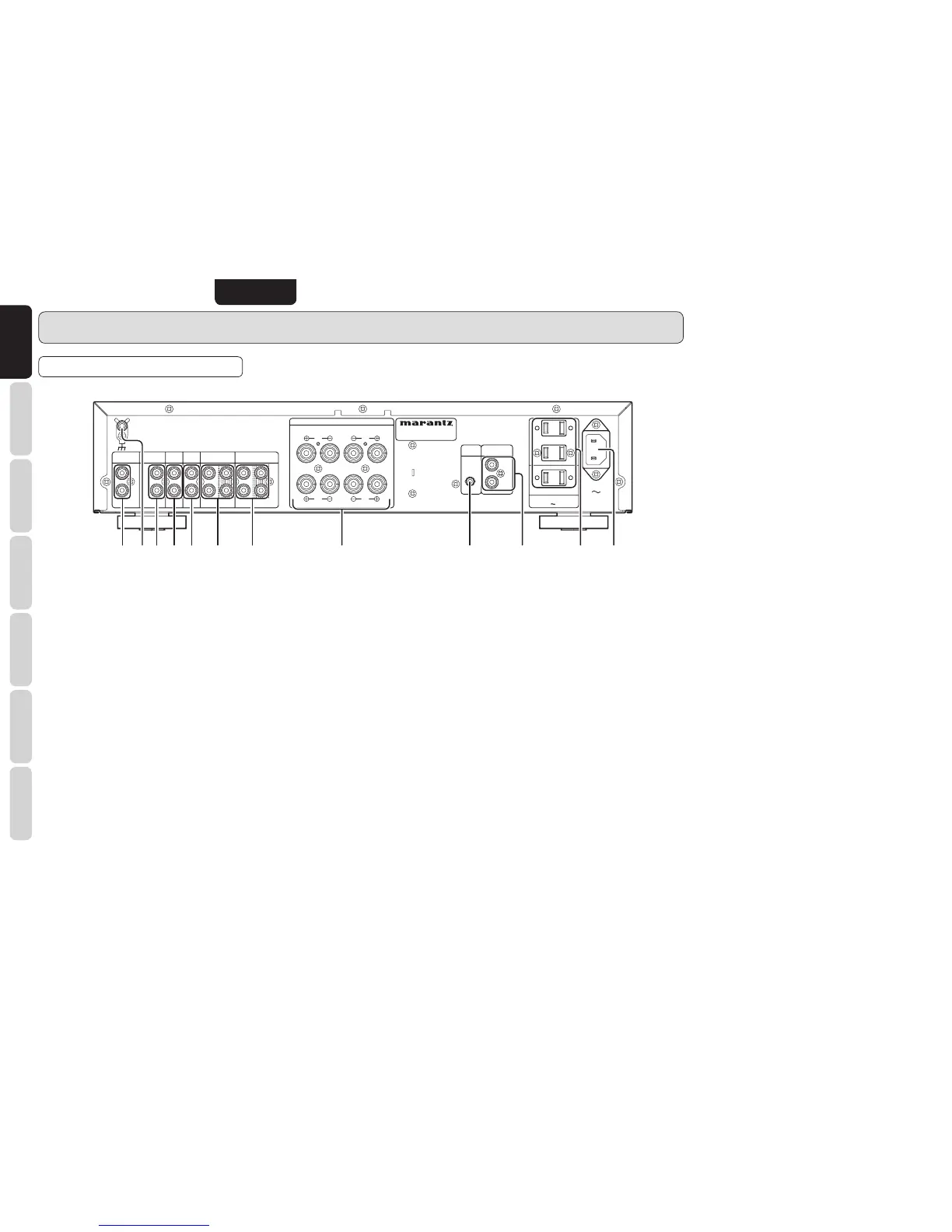

PANEL POSTERIOR
q TERMINALES DE ENTRADA
FONOGRÁFICOS (PHONO)
Conecte los terminales de salida de un
giradiscos a estos terminales.
w TERMINAL DE MASA (GND)
Para conectar el cable de masa del giradiscos.
e TERMINALES DE ENTRADA PARA
SINTONIZADOR
Conecte a estos terminales las salidas de audio
de su sintonizador.
r TERMINALES DE ENTRADA PARA
LECTOR DE COMPACT DISC (CD)
Conecte a estos terminales las salidas de audio
de su lector de Compact Disc.
t TERMINALES DE ENTRADA PARA
AUX/DVD
Estos son los terminales de entrada auxiliares
que pueden utilizarse para conectar salidas
de audio de componentes AV tales como
lectores DVD, sintonizadores de TV de audio
estéreo/múltiplex, magnetoscopios y lectores
de videodisco.
y TERMINALES DE ENTRADA/
SALIDA DE RECORDER 1 (CD-R)
Conecte los terminales de reproducción (salida)
y los terminales de grabación (entrada) de una
grabadora CD a estos terminales.
u TERMINALES DE ENTRADA/
SALIDA DE RECORDER 2 (MD/
TAPE)
Conecte los terminales de reproducción (salida)
y los terminales de grabación (entrada) de una
platina MD o una platina de casete a estos
terminales.
i TERMINALES PARA EL CONXIÓN
DE LAS PANTALLAS ACÚSTICAS
(SPEAKER SYSTEMS A / B)
Conecte a estos terminales la(s) pareja(s) de
pantallas acústicas.
o FLASHER IN (terminal de entrada
del Flasher)
Este terminal se utiliza para controlar la unidad
desde otra zona.
Conecte la señal de control desde un teclado
numérico, etc.
!0 TERMINALES DEL BUS DE
CONTROL REMOTO
A estos terminales, utilizando un cable especial,
podrá conectarse otro aparato de audio que
disponga de terminal de bus de control remoto.
El terminal OUT de bus se utiliza para enviar
señales a otro equipo de audio. El terminal IN
de bus se utiliza para recibir señales de otro
equipo de audio.
!1 SALIDAS DE CA
Conecte los cables de alimentación de CA de
componentes tales como un reproductor DVD
y CD a esta salida. Esta salida permanece
siempre activa mientras el PM5003 esté
enchufado a una toma activa. Un dispositivo
conectado aquí se puede dejar encendido
permanentemente o se puede desactivar con
su propio interruptor de alimentación.
Precaución:
• Para evitar posibles interferencias de
desconexión, cualquier dispositivo conectado
aquí se debe encender antes de encender el
PM5003.
• La capacidad de esta toma de CA es de 120
W. No conecte aparatos de consumo eléctrico
superior a la capacidad de esta toma de CA.
Si el consumo total de energía de los aparatos
conectados supera dicha capacidad, el circuito
de protección cortará el suministro eléctrico.
!2 Tomacorriente de entrada de CA
Conecte el cable de alimentación de
corriente alterna a este enchufe hembra y al
tomacorriente.
R
OUT
OUT
IN
IN
OUT
OUT
IN
IN
L
R
L
R
L
R L
R
L
PHONO
PHONO
TUNER
TUNER
CD
CD
AUX
AUX /
DVD
DVD
RECORDER 2
RECORDER 2
(
MD
MD /
TAP E
TAPE
)
RECORDER 1
RECORDER 1
(
CD-R
CD-R
)
SPEAKER SYSTEMS
SPEAKER SYSTEMS
REMOTE
REMOTE
CONTROL
CONTROL
FLASHER
FLASHER
IN
IN
SYSTEM B
SYSTEM B
CLASS 2 WIRING
CLASS 2 WIRING
SYSTEM A
SYSTEM A
AC OUTLETS
AC OUTLETS
120V 60Hz
120V 60Hz
UNSWITCHED
UNSWITCHED
120W 1A MAX
120W 1A MAX
SWITCHED
SWITCHED
120W 1A MAX
120W 1A MAX
IN
IN
OUT
OUT
AC IN
AC IN
PHONO
PHONO
GND
GND
qw i o!
0
!
1
!
2
e r t y u
