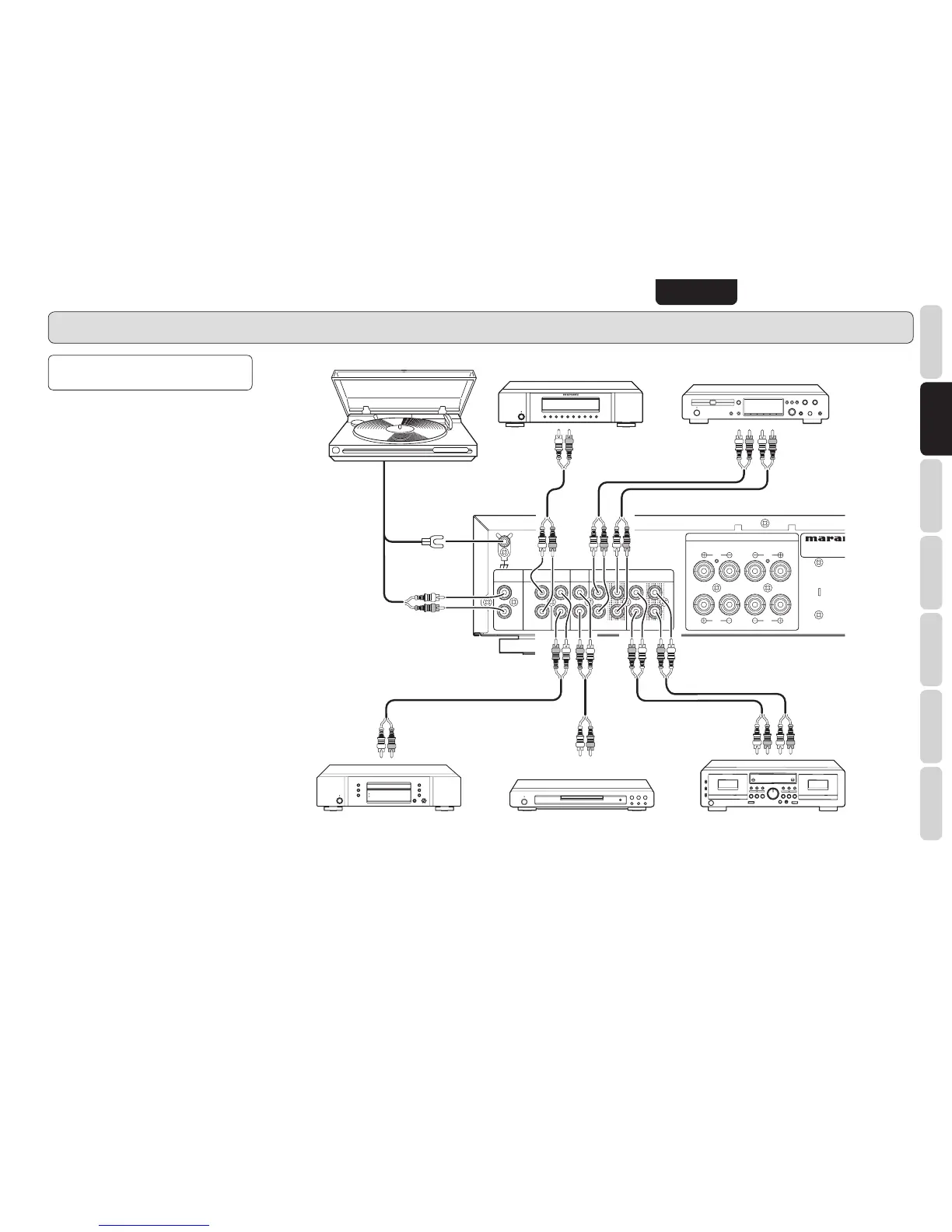

Giradiscos Sintonizador Grabadora CD, etc.
Reproductor CD Tomas de salida analógica del
reproductor DVD, componentes AV,
reproductor de discos de vídeo, etc.
MD o platina de casete, etc.
SALIDA ENTRADA
SALIDA
SALIDA SALIDA ENTRADA
SALIDA
CONEXIÓN DE
COMPONENTES DE AUDIO
7
Conexión de un sintonizador
Conecte los terminales de salida de su sintonizador
estereofónico a los terminales de entrada TUNER
de este amplificador.
7
Conexión de un lector de
compact disc
Conecte los terminales de salida de su lector CD a
los terminales de entrada CD de este amplificador.
7
Conexión de un giradiscos
Conecte los cables de salida de señal de su
giradiscos a los terminales PHONO del amplificador,
de acuerdo con el siguiente código:
— Cable de señal del canal izquierdo, al terminal
PHONO L.
— Cable de señal del canal derecho, al terminal
PHONO R.
— Cable de masa, al terminal roscado GND. Si el
giradiscos carece de cable de masa, no utilice
este terminal.
La cápsula fonocaptora del giradiscos conectado
deberá ser del tipo MM.
Para utilizar un giradiscos con una cápsula
fonocaptora del tipo MC se necesita un transformador
elevador.
7
Conexión de una grabadora CD,
etc.
Conecte los terminales IN (entrada de grabación)
de la grabadora CD a los terminales RECORDER 1
OUT de esta unidad, y conecte los terminales OUT
(salida de reproducción) de la grabadora CD a los
terminales RECORDER 1 IN de esta unidad.
7
Conexión de grabadora MD,
platina de casete, etc.
Conecte las tomas IN (entrada de grabación)
de la grabadora MD o platina de casete a las
tomas RECORDER 2 OUT de esta unidad, y
conecte las tomas OUT (salida de reproducción)
de la grabadora MD o platina de casete a las tomas
RECORDER 2 IN de esta unidad.
