Marantz PMD620 Service Manual

7
P102 PWB
Jacks
Jack side bloc
k
Battery block
USB cap
Front block

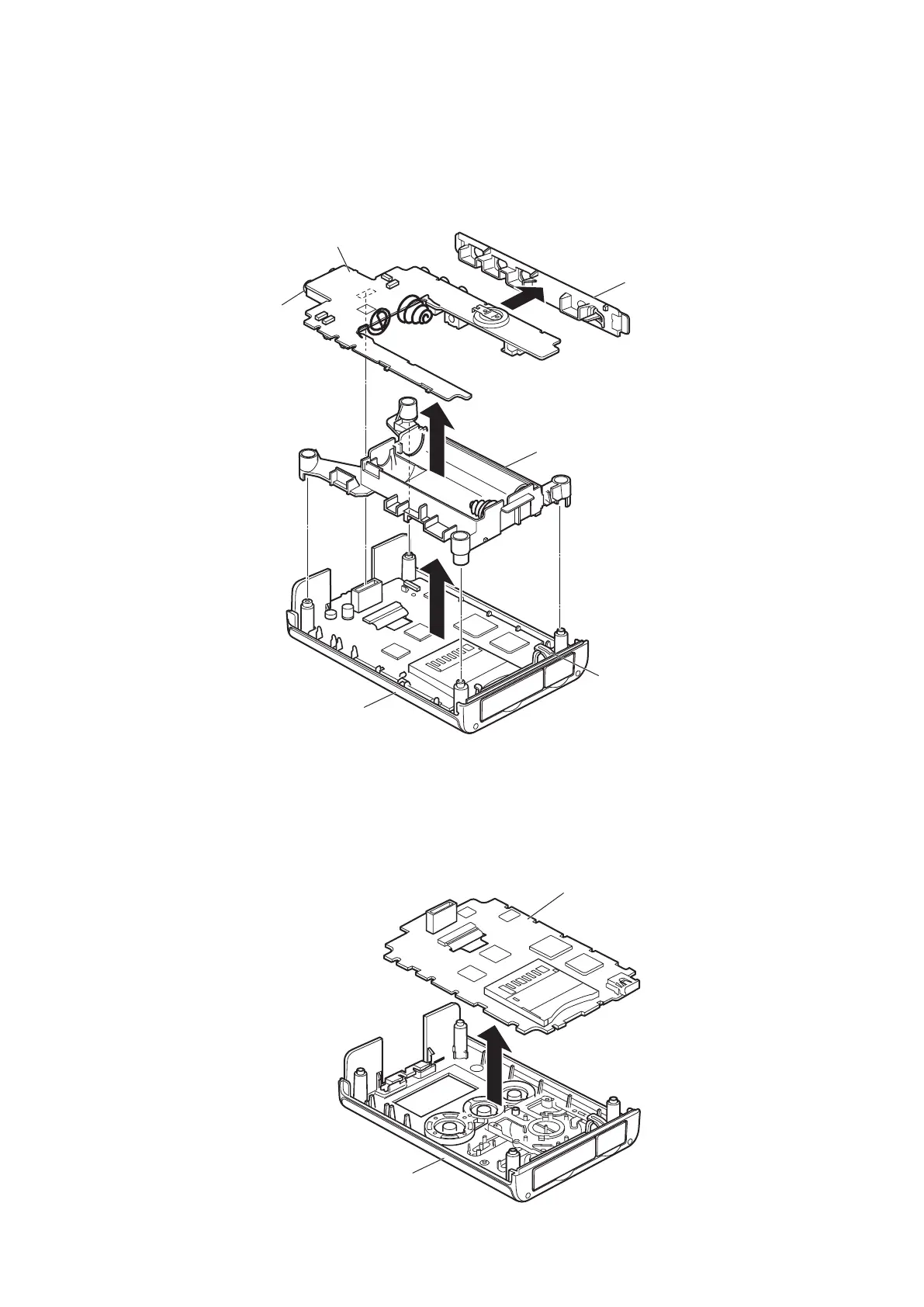

4) Lift the P102 jack section, and remove the P102 board
from the battery block in the direction of the arrow. Also,
the jack side block can be removed. The battery block
is held in place by the foot of the USB cap. Remove the
USB cap foot, and remove the battery block from the front
block in the direction of the arrow.
5) Remove the P101 board from the front block in the
direction of the arrow, as shown in the diagram below.
4) P102のジャック部分を持ち上げてバッテリブロックか
ら P102基板を矢印方向に取り外します。またジャック
サイドブロックも取り外せます。USB キャップの足で
バッテリブロックが固定されています。この USBキャッ
プの足を外して、フロントブロックからバッテリブロッ
クを矢印方向に取り外します。
5) 下図のようにフロントブロックから P101基板を矢印方
向に取り外します。
P101 PWB
Front block
