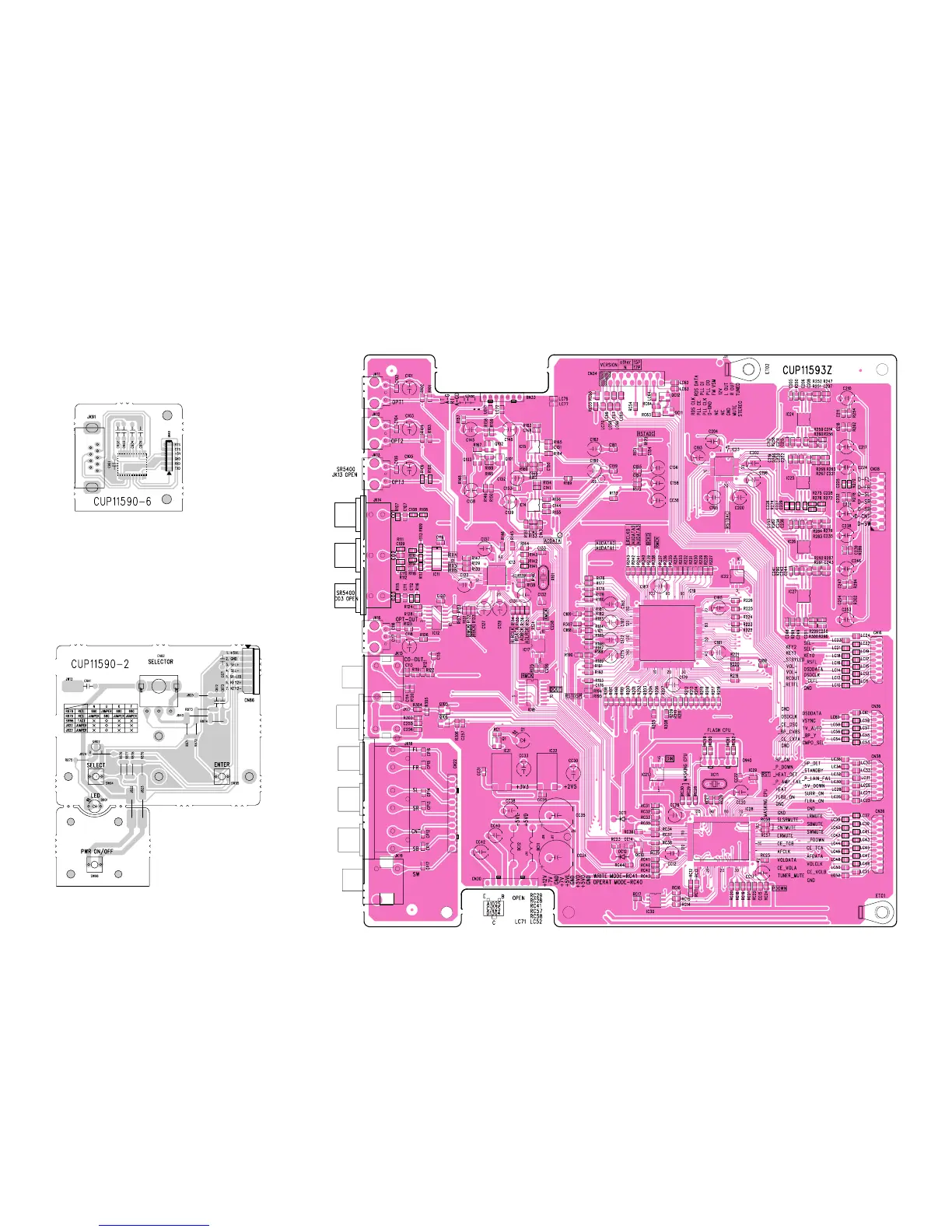

6. PARTS LOCATION
DSP A
IC11 IC12
IC101 - IC103 IC14 IC15
QC12 QC11
IC23
IC24 IC25
IC13 IC17 IC18 IC19 IC22 IC26 IC27
Q105 Q106 Q1 IC31 IC32
QC10 IC21 IC30
IC28 IC29
RS232C [SR6400 only]
IC91
IC91
ENCODER & TACT
Q802
