Marantz SR6004 - Input PWB Extension Cable Kit

26
2. extensionwireforSR6004/5004HDMIPWBを接
続します。
拡大図も併せて参照して下さい。
注意）
サービス用延長治具を間違った接続をすると故障する場合が
あります。

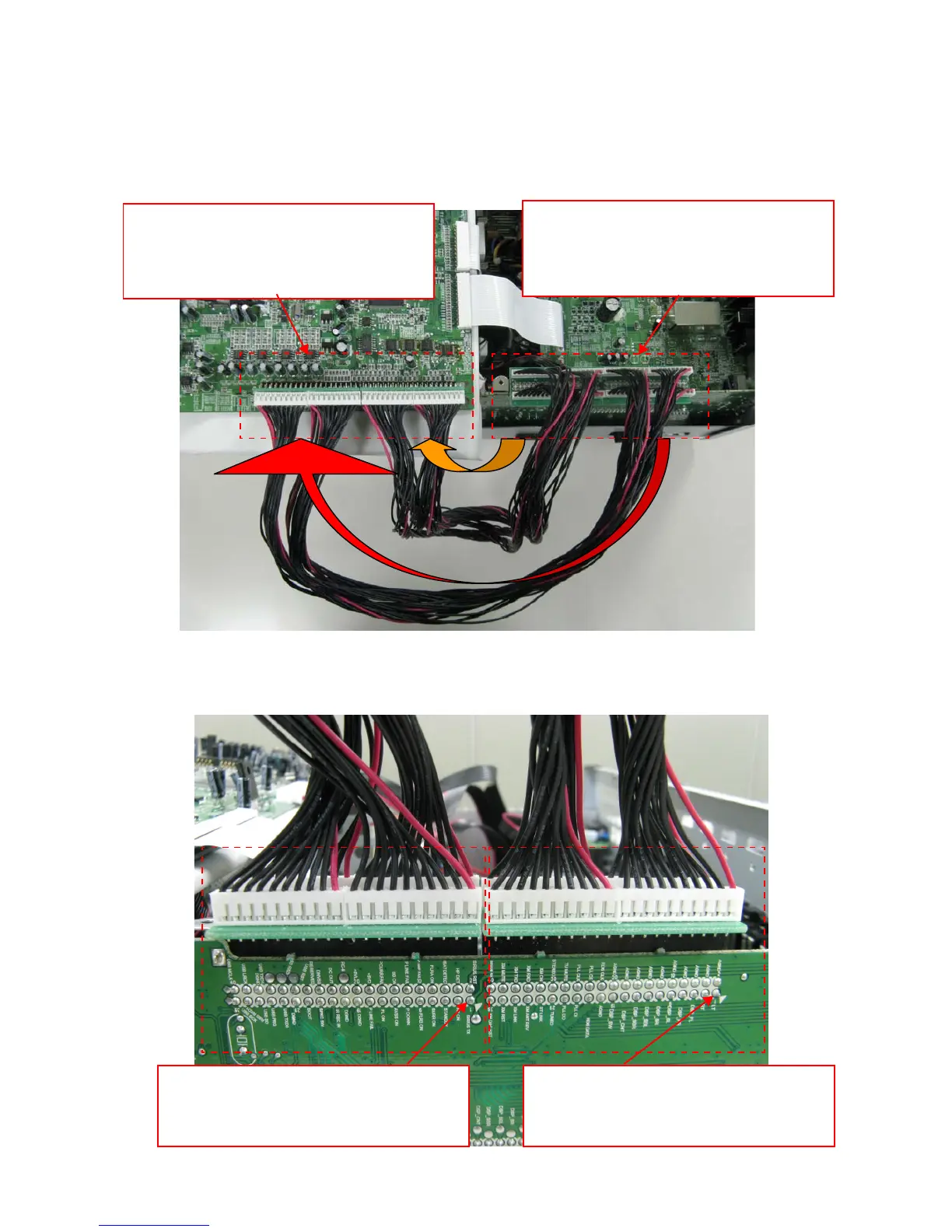

2. Two extension wires for SR6004/5004 HDMI PWB are
connected.
Refer to the close-up also.
Note:
When the connection which is wrong in the JIG (Exten-
sion cable kit) is done it becomes cause of damage.
Fig.1 USB/CNT PWB Side
䊪䉟䊟䊷䋨䊜䉴䋩䈱 㪈 ⇟䊏䊮䋨⿒䊪䉟䊟䊷䋩
䈫䉮䊈䉪䉺䈱 㪈 ⇟䊏䊮䉕ว䉒䈞䉎㩷
㪪㪩㪍㪇㪇㪋㪑㪙㪥㪏㪌㩷 㩷 㪪㪩㪌㪇㪇㪋㪑㪙㪥㪋㪈㩷
䊪䉟䊟䊷䋨䊜䉴䋩䈱 㪈 ⇟䊏䊮䋨⿒䊪䉟䊟䊷䋩
䈫䉮䊈䉪䉺䈱 㪈 ⇟䊏䊮䉕ว䉒䈞䉎㩷
㪪㪩㪍㪇㪇㪋㪑㪙㪥㪏㪋㩷 㩷 㪪㪩㪌㪇㪇㪋㪑㪙㪥㪋㪇㩷
Confirm 1st pin (red wire) on the wire side (male)
and 1st pin on the connector side.
ワイヤー（オス）の 1 番ピン（赤ワイヤー）とコネ
クタの 1 番ピンを合わせる
Fig.2
Confirm 1st pin (red wire) on the wire side (female)
and 1st pin on the connector side.
ワイヤー（メス）の 1 番ピン（赤ワイヤー）とコネ
クタの 1 番ピンを合わせる
Fig.1
Confirm 1st pin (red wire) on the wire side (female)
and 1st pin on the connector of BN85.
ワイヤー（メス）の 1 番ピン（赤ワイヤー）とコネ
クタの BN85 の 1 番ピンを合わせる。
Confirm 1st pin (red wire) on the wire side(female)
and 1st pin on the connector of BN84.
ワイヤー（メス）の 1 番ピン（赤ワイヤー）とコネ
クタの BN84 の 1 番ピンを合わせる。
