Marantz SR6004 - USB;CNT PWB Side

29
2. extensionwireforSR6004/5004INPUTPWB を接
続します。
拡大図も併せて参照して下さい。
注意）
サービス用延長治具を間違った接続をすると故障する場合が
あります。
2. Two extension wire for SR6004/5004 INPUT PWB are
connected.
Refer to the close-up also.
Note:
When the connection which is wrong in the JIG (Exten-
sion cable kit) is done it becomes cause of damage.

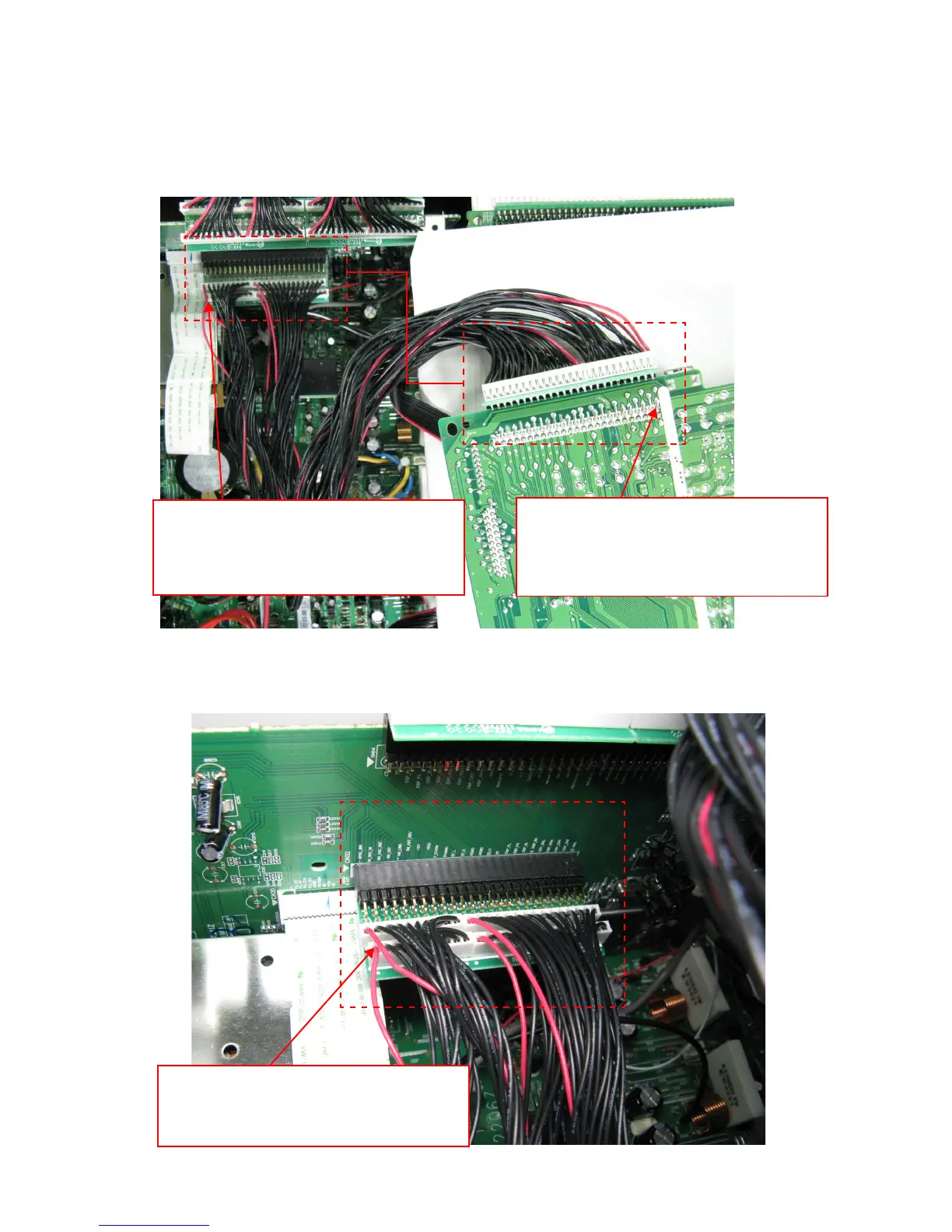

Fig.1 USB/CNT PWB Side
Confirm 1st pin (red wire) on the wire side (male)
and 1st pin on the connector of CN32
ワイヤー（オス）の 1 番ピン（赤ワイヤー）とコネ
クタ CN32 の 1 番ピンを合わせる。
Fig.1
Confirm 1st pin (red wire) on the wire side (female)
and 1st pin on the connector of CN50.
ワイヤー（メス）の 1 番ピン（赤ワイヤー）とコネ
クタの CN50 の 1 番ピンを合わせる。
Fig.2
Confirm 1st pin (red wire) on the wire side (male)
and 1st pin on the connector of CN32.
ワイヤー（オス）の 1 番ピン（赤ワイヤー）とコネ
クタの CN32 の 1 番ピンを合わせる。
