Mark BASETHERM 06 29 190 - Page 31

31
NL
4.0 Bedieningshandleiding

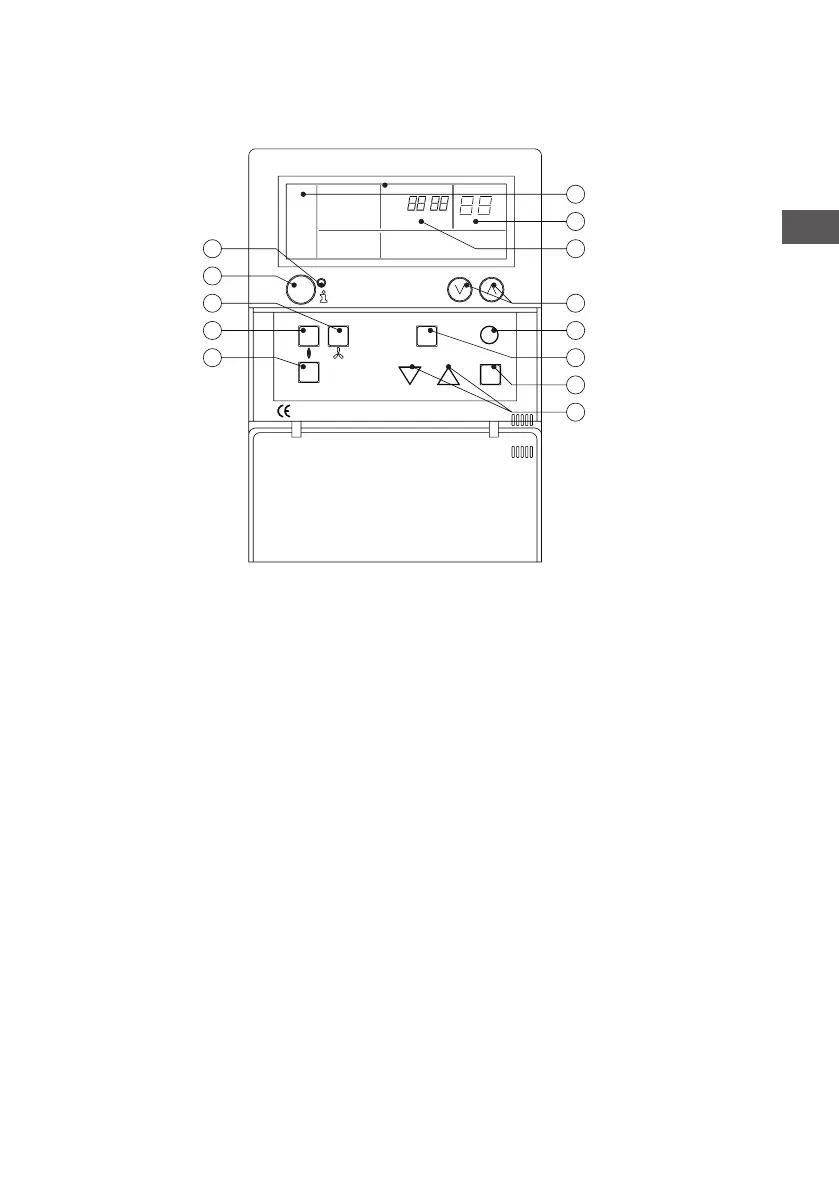

4.1 Verklaring drukknoppen en display
06 29 190
BaseTherm
RESET
MODE
FAN
HEAT
AUTO
B
C
D
E
F
K
L
M
G
H
I
J
A
°C
TEMP
A - Rode led, licht op bij een melding of storing.
B - Info knop
C - Drukknop “ventileren”, hiermee kan de ventilator worden in- en uitgeschakeld.
D - Drukknop “verwarmen”, Hiermee kan de stand verwarmen worden in- en uitgeschakeld.
E - Geen functie.
F - Up en Down drukknop
Drukknop setpoint verhogen of verlagen of bij gebruik info knop om alle
meldingen van de aangesloten toestellen te zien.
G - Drukknop “Reset”
H - Geen functie.
I - Geen functie.
J - Geen functie.
K - In dit deel van het scherm staat de functiestand verwarmen (auto, heat), ventileren (fan)
L - In dit deel van het display staat de temperatuur, de setpointinstelling of de storingscode.
M - In dit deel van het beeld scherm staan de meldingsteksten (set, off, Err).
