34
Sikkerhedshenvisninger
• Dekoderen m83 er beregnet til at bruges med modeljern-
baner med digitalsystemerne Motorola, mfx eller DCC.
• Brugsvejledningen er en del af produktet og skal derfor
opbevares og også gives videre med produktet.
• Spændingsforsyningen til m83 sker udelukkende via
sportilslutningen eller via koblingsdelen til nettet 66361
(kun i forbindelse med 60822).
• Tilslutningsarbejde ved dekoder m83 må kun ske i en
tilstand uden spænding.
• OBS! Funktionsbetingede skarpe kanter og spidser.
• Huset må ikke åbnes.
• Dekoder m83 er udelukkende beregnet til brug i tørre rum.
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
3
3
3
4
5

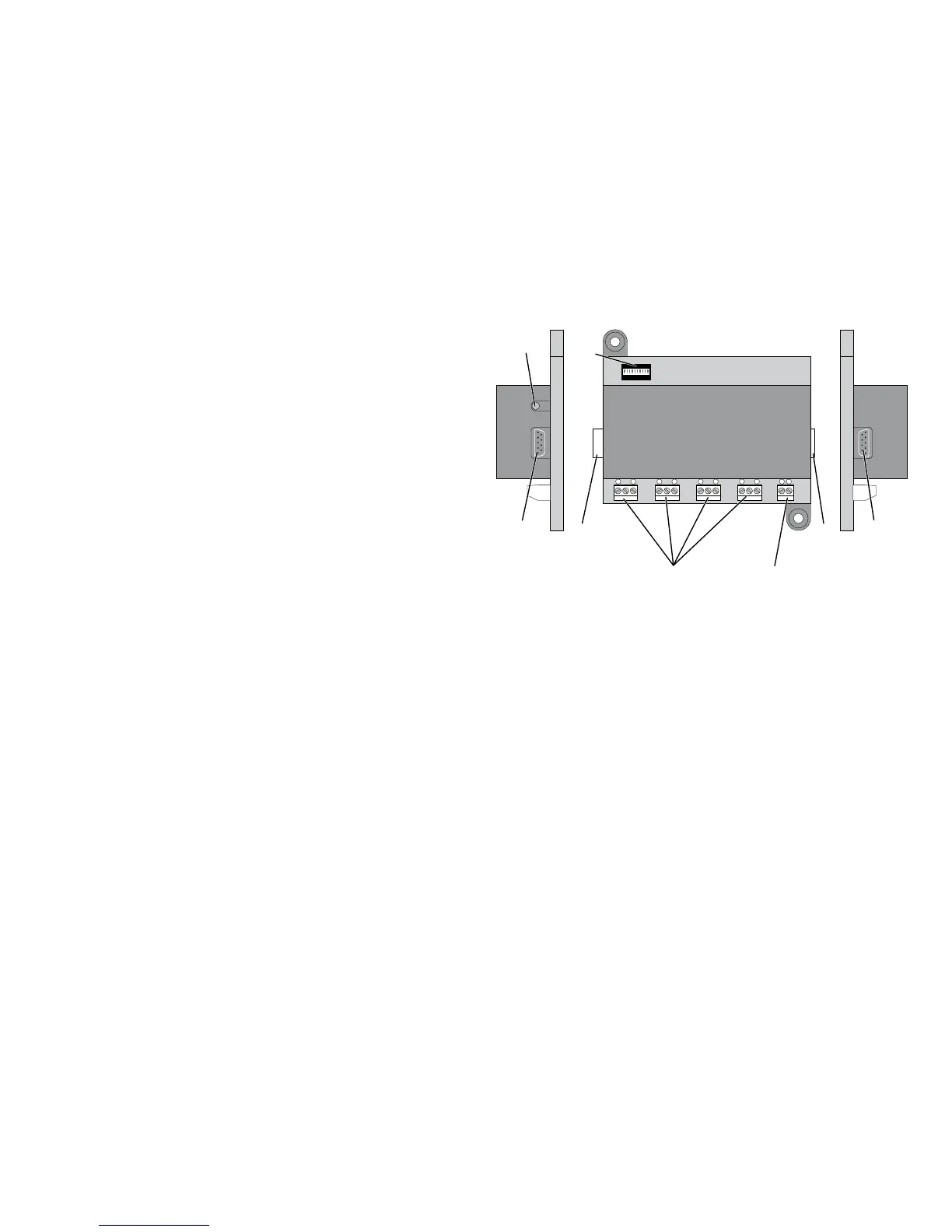

1 Dip-afbryder til indstilling af adresser
2 Tilslutningsbøsning til 66361 (kun i forbindelse med 60822)
3 Stik og bøsninger til direkte forbindelse af ere dekodere
m83/m84
4 Tilslutningsklemmer til tilslutning til køresporet
5 Tilslutningsklemmer til sporskifterne, der skal kobles til
