35
Med sporskiftedekoderen m83 kan indtil 4 sporskifter
tilkobles digitalt uafhængigt af hinanden. Dekoderen har
brug for en adresse til det. Denne kan efter valg indstilles via
den udefra tilgængelige dip-afbryder eller via programme-
ring fra din styrenhed. Vi anbefaler stærkt, at man foretager
indstillingen via dip-afbryderen.
Indstilling af adressen ved kontakten
Der kan tilsluttes indtil 4 sporskifter til sporskiftedekoderen
m83. Adressen på første sporskifte bliver tilsluttet. De 3
følgende sporskifter får automatisk de tilsvarende følgea-
dresser.

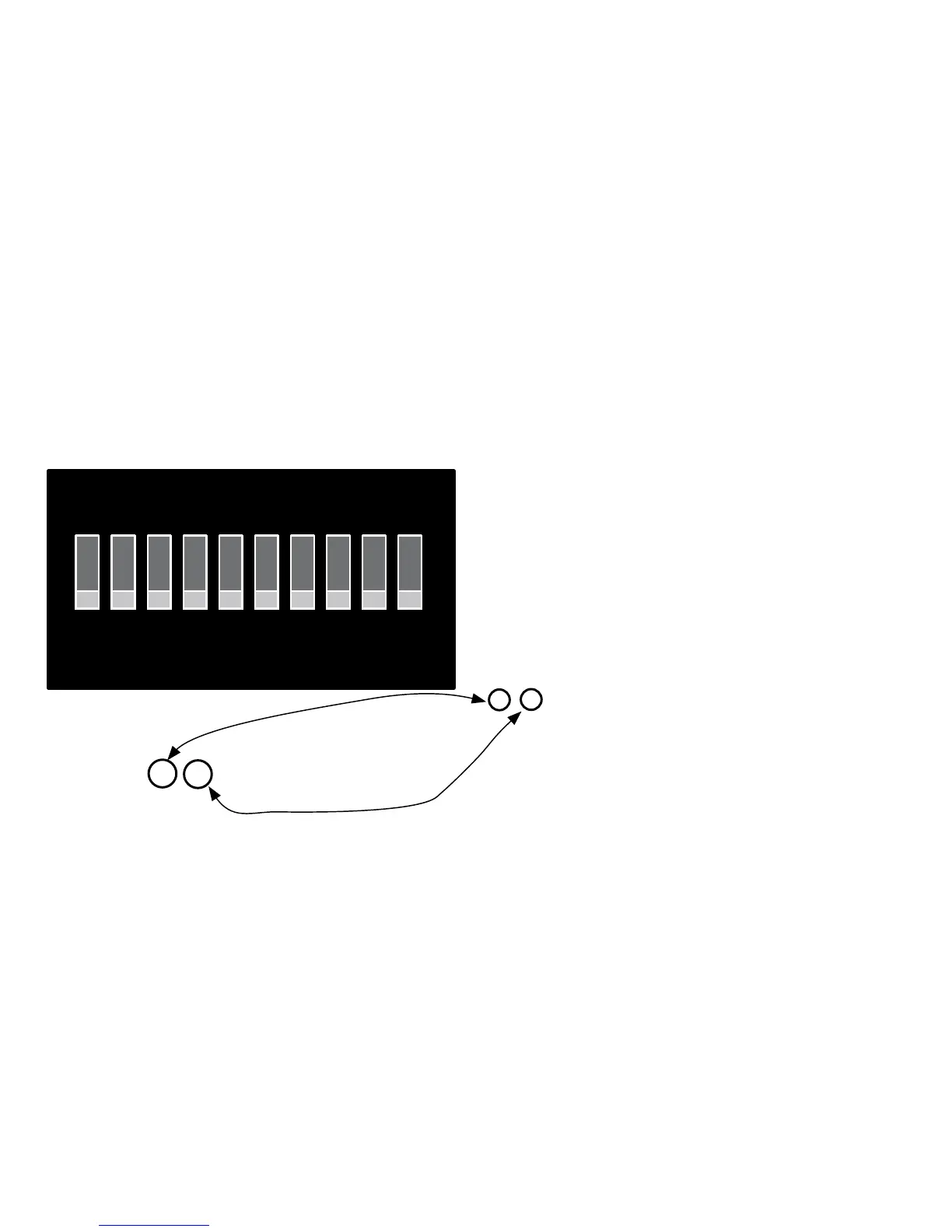

Ved dip-afbryderen er der i alt 10 enkelte kontakter.
Adressen bliver indstillet med kontakterne 1 til 9 (kontakt
10 er udvalgt af digitalprotokollen mm /DCC). Den med
kontakterne indstillede talværdi giver adressen på det første
tilsluttede sporskifte.
Tabellen på side 9 viser kontaktkonstruktionen for adres-
serne 1 – 160.
Henvisning: Inden dip-afbryderen bliver ændret, skal
dekoderen være helt uden strøm, dvs., at den eventuelt
tilsluttede, eksterne strømforsyning skal være slået fra.
Eksempel:
Kontakterne 3 og 4 er slået TIL, alle andre er det ikke:
4 + 8 = 12 Addér kontaktens værdier
-> Adresser for sporskiftegrupper 12
12 x 4 - 3 = 45 Udregning af enkeltadresse for sporskifter
-> Enkeltadresser for sporskifter 45 – 48
De 4 tilsluttede sporskifter har enkeltadresserne
for sporskifter 45 til 48.
1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
