0 B
4 3 2 1
Anschluss für 66361+60822
* Hører ikke med til leveringen.
Sporskiftelamper til C-spor: 74470
Sporskiftelamper til K-spor: 7547
* * * *

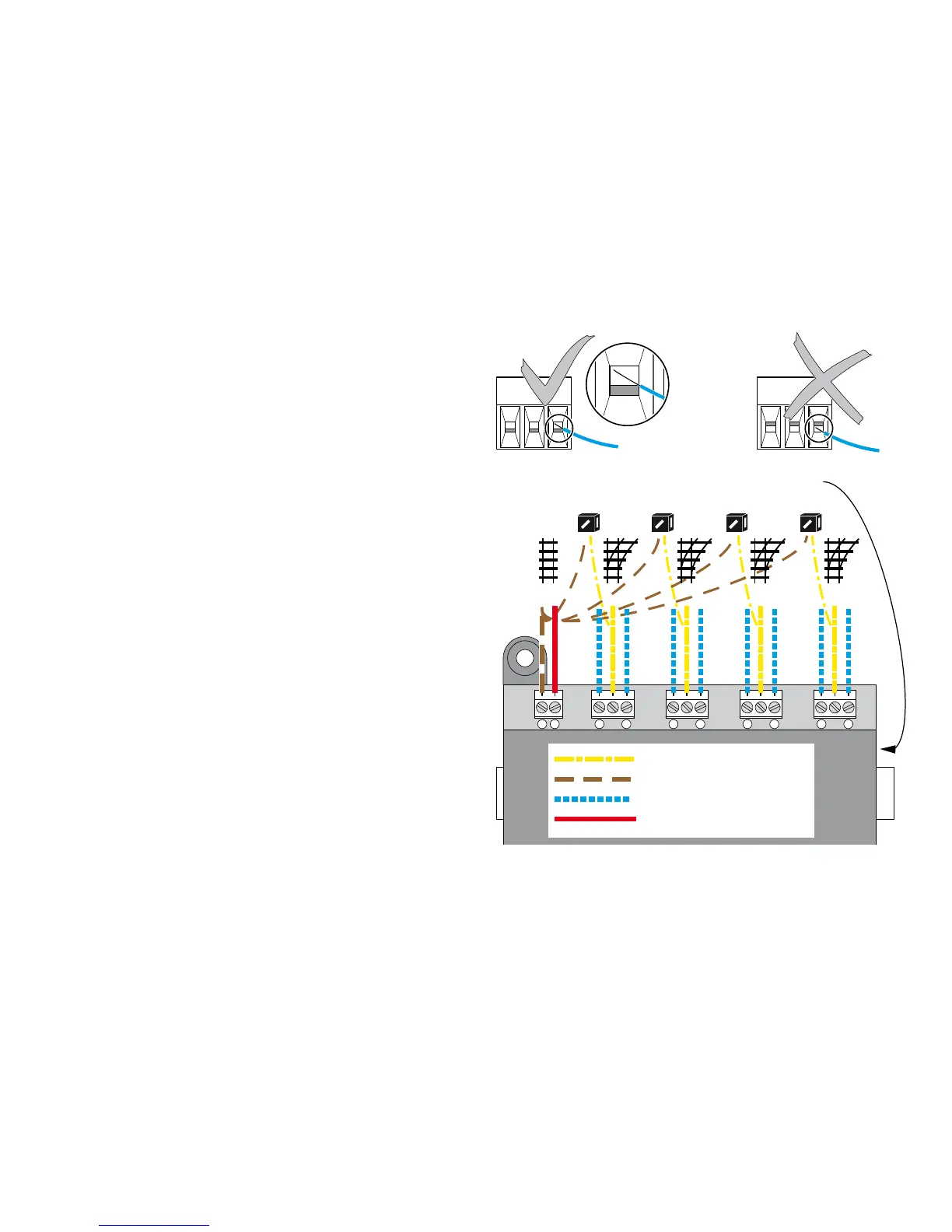

Elektrisk tilslutning
Dekoderen m83 behøver kun tilslutningen til kørestrømmen
(spor) og til de sporskifter, der skal kobles. Yderligere kan
dekoderen tilsluttes netkoblingsdelen 66361 (kun i forbin-
delse med 60822) (ydelsen bliver så ikke taget fra køresporet
- køresporet bliver aastet derved).
Til den elektriske forbindelse af dekoderen og også for spor-
skifterne til dekoderen skal ledningsenderne afisoleres og
drilles, men ikke fortinnes. Inden tilslutningen af ledningsen-
derne til skrueklemmerne skal disse først skrues på.
Man kan sætte flere dekodere m83/m84 sammen med side-
stikkontakterne. Man må ikke anvende nogen forlænger- el-
ler forbindelsesledning til dette. Alle sammensatte dekodere
bliver så samlet forsynet af den første sporskiftedekoders
strømforsyning og sportilslutning. Der må ikke følge nogen
yderligere sportilslutning.
Kontrolllamper
• Når m83 er korrekt tilsluttet, blinker der en kontrollampe.
• Den anden kontrollampe blinker en gang, når dekoderen
bliver tiltalt, dvs. når den kobler eller bliver programmeret.
• Hvis begge kontrollamper ved tilslutningen blinker hurtigt,
så blev det røde og det brune kabel byttet.
• Kontrollamperne ved koblingsudgangene viser den
aktuelle koblingstilstand.
Tilslutning for 66361 + 60822
Gul
Brun
Blå
Rød
