5
Vehículos con interfaz NEM de 8 polos.

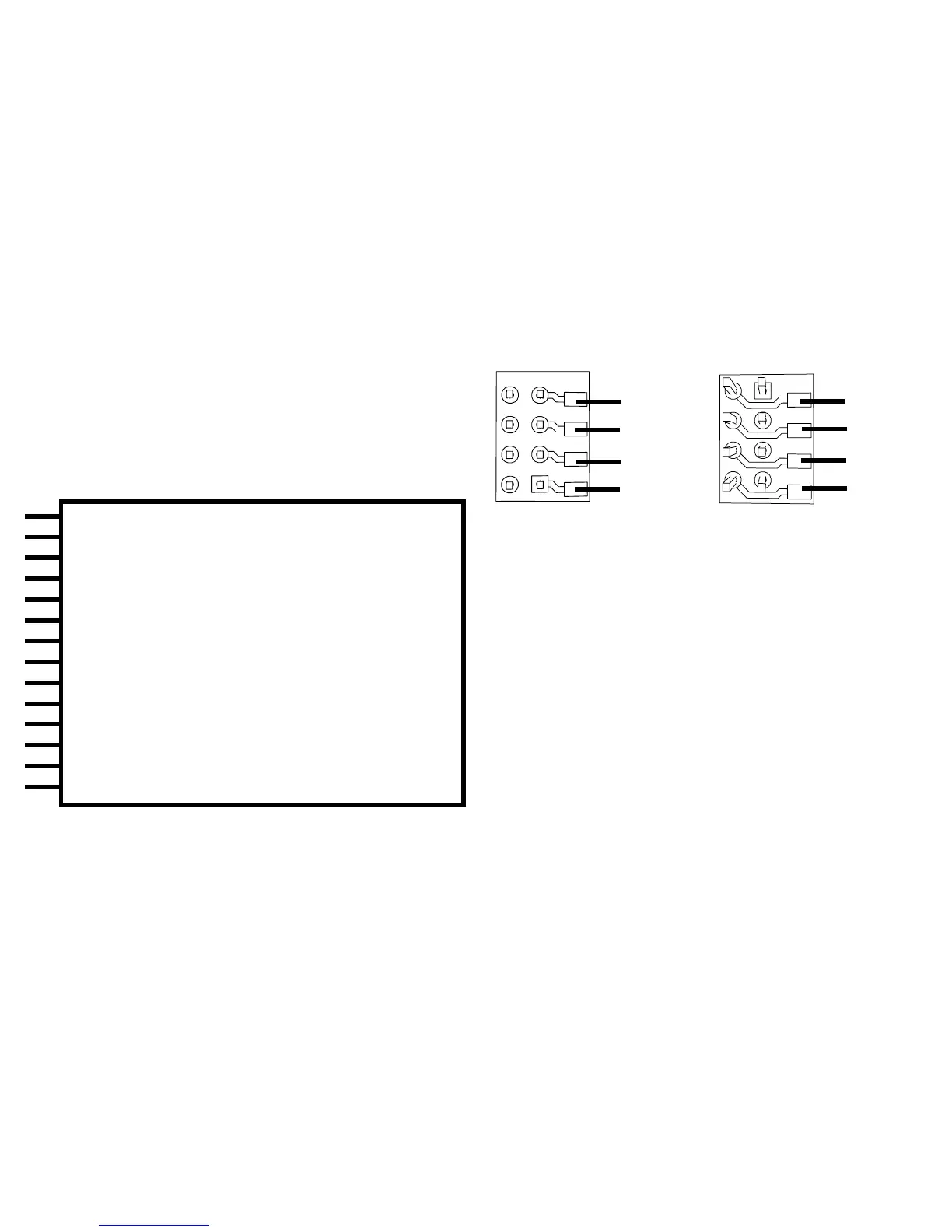

Suelde conforme al dibujo superior los cables a los ojales de
soldeo correspondientes. Enchufe el conector en la interfaz, y
observe el posicionamiento.
Para consejos sobre alumbrado véase decoder 60972.
la platina de interfaz del set 60972 es idéntico.
No obstante, no olvide observar las advertencias correspon-
dientes sobre los colores de los cables.
60982
Tenga presente que los colores de los cables del decoder
cumplen la norma NEM. A continuación se presenta una compa-
rativa con el esquema de colores de Märklin
gris Conexión de motor 2
negro Toma de corriente izquierda
blanco Alumbrado delantero
verde Aux 1 Salida física
azul Conductor común para alumbrado
amarillo Alumbrado de cola
rojo Toma de corriente derecha (patín central)
naranja Conexión de motor 1
violeta Aux 2 Salida física
azul Marca naranja IN1 (programador)
azul Marca amarilla IN2 (programador)
azul Marca negra GND Massa de decoder (programador)
violeta Marca amarilla Aux 3 salida física
violeta Marca blanca Aux 4 salida física
1
1
8
8
Terminales soldables arriba
Terminales soldables abajo
4 negro
3 verde
2 amarillo
1 naranja
8 rojo
7 azul
6 blanco
5 gris
