6
Designación
Color de cable
NEM Märklin
Conexión de motor 2 gris azul
Tomacorriente 2 conductores vía
izquierda
Tomacorriente 3 conductores vía
exterior
negro marrón
Alumbrado de cabeza blanco gris
Aux 1 (salida física) verde marrón/rojo
Conductorcomúnalumbrado/
iluminación
azul naranja
Alumbrado de cola amarillo amarillo
Tomacorriente 2 conductores vía
derecha
Tomacorrientes 2 conductores vía
centro
rojo rojo
Conexión de motor 1 naranja verde
Aux 2 (salida física) violeta marrón/verde
IN1* (programador) azul/marcanaranja
IN2 * (programador) azul/marcaamarilla
GND* Masa de decoder (programador) azul/marcanegra
Aux 3 (salida física) violeta/marcaamarilla
Aux 4 (salida física) violeta/marcablanca

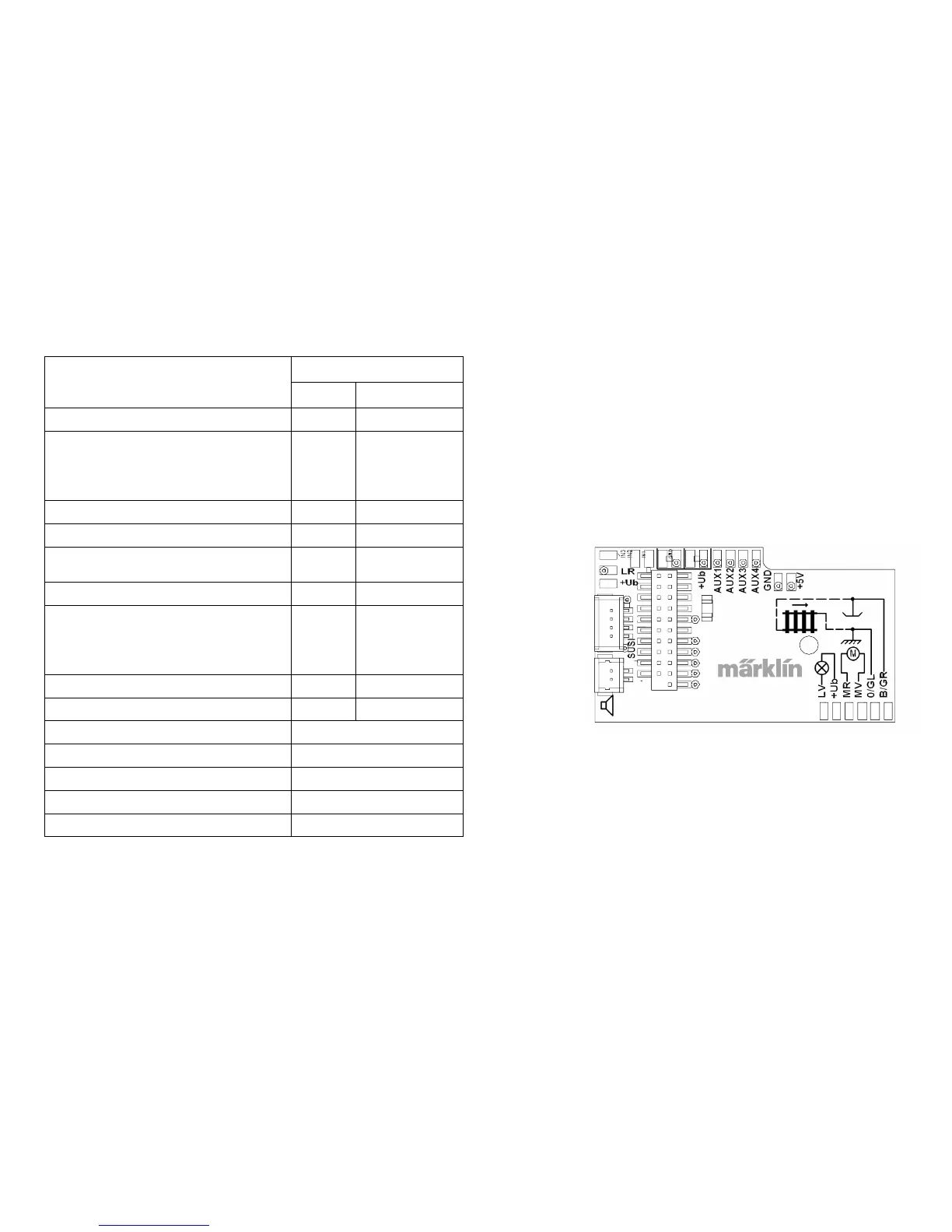

Comparativa de los colores de los cables
* se utiliza actualmente solo para el programador
El alumbrado con el conductor de retorno se realiza a través de
la masa del vehículo, en parte puede producirse un parpadeo del
alumbrado. Si esto no es deseable, debe aislarse el alumbrado.
Recomendamosintercambiarlalámparadeincandescencia
porelzócaloenchufe604180ylalámparadeincandescencia
610080. En tal caso, el conductor de retorno se conecta al cable
naranja.
60972
Atornillar fi rmemente la placa soporte y soldar los cables a las
conexiones de motor, patín y posibles funciones integradas.
Los colores de los cables cumplen el estándar de Märklin,
véase la tabla comparativa con los colores de NEM.
amarillo
naranja
grisu
naranja
azul
verde
marrón
rojo
naranja naranja marrón/rojo marrón/verde marrón/amarillo marrón/blanco
Interfaz SUSI
