marklin S88 AC - Page 13

13
PIN S88 Nom Description PIN RJ45
Couleur
EIA/TIA 568A
1 DATA Données extraites 2 vert
2 GND Masse pour signaux et tension d’alimentation 3 blanc/orange
2 GND 5 blanc/bleu
3 CLOCK Signal d’horloge pour la synchronisation 4 bleu
4 PS (LOAD) Charger les informations dans le bus 6 orange
5 RESET Réinitialisation de la mémoire initiale 7 blanc/marron
6 +5V/+12V Tension d’alimentation pour les modules rétrosignalisation 1 blanc/vert
— SHIELD Blindage câble, non raccordé — —
Affectation PIN du connecteur RJ45
Märklin n’assume aucune responsabilité dans le cas où des produits Märklin seraient utilisés avec des produits d’autres
marques. Nous recommandons donc vivement de vérifier les affectations PIN de la connexion RJ45 concernée.
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16

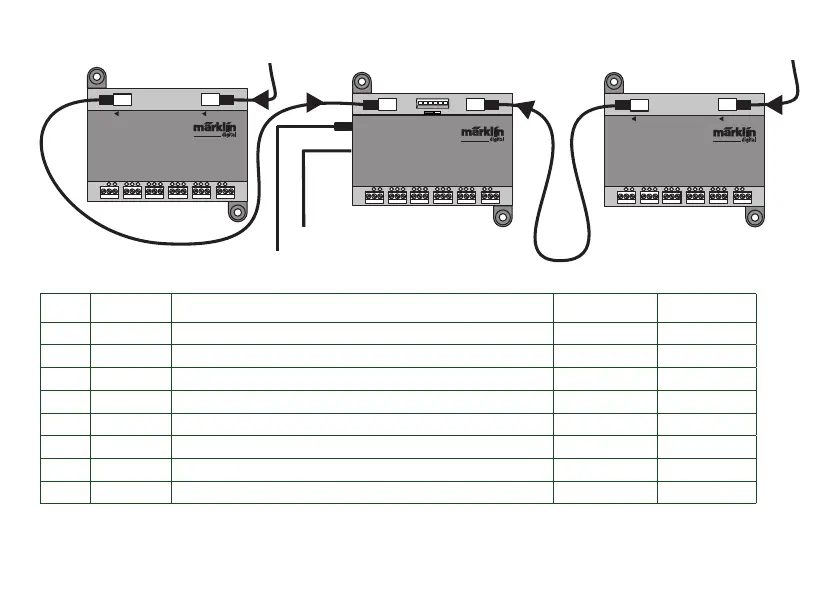

Bus 1 Bus 2Bus 3
S88 Link
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
12V
5V
S88 AC/ DC
S88 AC/ DCL88
Bloc d‘alimentation
Central Station CS 2 / CS 3
plus S88 AC/ DC plus S88 AC/ DC
