marklin S88 AC - Hensigtsmæssig Anvendelse; Sikkerhedshenvisninger; Vigtige Bemærkninger; Funktion

32
Hensigtsmæssig anvendelse
• Tilbagemeldingsdecoder S88 AC er bestemt til forbindelse
med L88 (60883).
• Forbindelse med flere tilbagemeldingsmoduler
60881/60882
Sikkerhedshenvisninger
• Spændingsforsyning af S88 sker via L88 (60883).
• Forbindelse med tilbagemeldingsdecoder S88 AC må kun
ske i spændingsfri tilstand.
• ADVARSEL! Funktionsbetingede skarpe kanter og spidser.
• Boliger må ikke åbnes.
• Tilbagemeldingsdecoder S88 AC er udelukkende udviklet
til brug i tørre rum.
• De indbyggede lysdioder svarer til laserklasse 1 i henhold
til normen EN 60825-1.
Vigtige bemærkninger
• Betjeningsvejledningen er en del af produktet og skal
derfor opbevares og følge med, hvis produktet gives
videre.
• I tilfælde af reparationer ret da henvendelse til din
Märklin-forhandler
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
Funktion
Dekoderen S88 AC registrerer og gemmer, om den tilsluttede
moment- eller permanentkontakt udløses.Typiske moment-
kontakter er Märklin kontaktskinne eller reedkontakter.
Permanentkontakter er f. eks. Märklin H0-kontaktskinner.

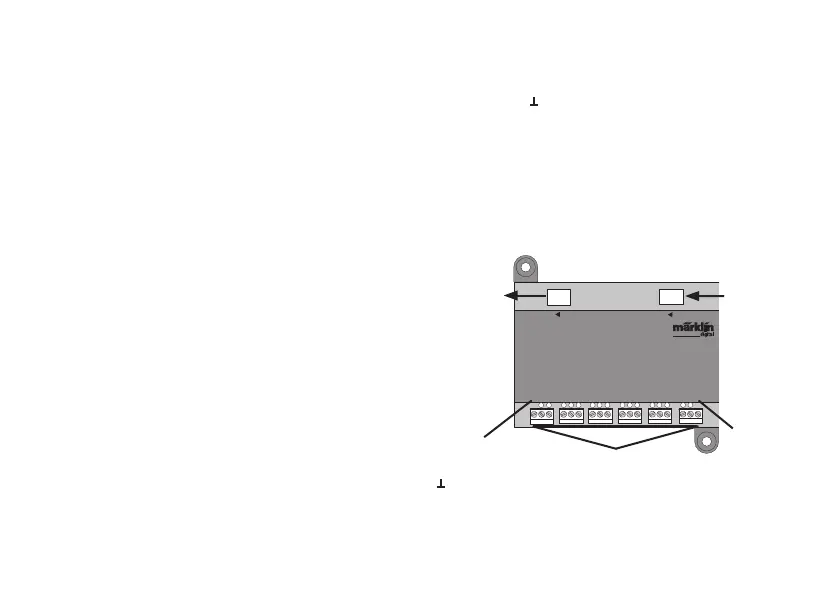

S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Der kan kun anvendes kontakter, der aktiveres op imod
massetilslutningen (brun kontakt) i Märklin digitalsystemet.
Dette massepotentiale kan også foretages på tilbagemel-
dingsdecoder ( – bøsning).
Tilslutning
Decoder forbindes direkte med L88 ved hjælp af med-
følgende kabel, eller med et andet S88 AC-/DC-Decoder
(bemærk forbindelsesretningen).
Adressering foretages automatisk. Kontakternes forbin-
delsesvarianter ses på side 34.
Konfiguration af kontakterne er kun mulig via en styringsen-
hed (se vejledning for den anvendte styringsenhed).
60881/
60882
Massepoten-
tiale
Skinne
Massepo-
tentiale
60883/
60881
däni
Massetilbageførsel
1 – 16 kontaktforbindelser (Märklin H0 kontakt-,
spændingsskinne eller reedkontakt))
