Impiego commisurato alla destinazione
• Il Decoder di retroazione S88 AC è previsto per la con-
nessione allo L88 (60883).
• Collegamento di ulteriori moduli di retroazione 60881/60882.
Avvertenze per la sicurezza
• L’alimentazione di tensione dello S88 avviene tramite lo
L88 (60883).
• I lavori di collegamento al Decoder di retroazione S88 AC
devono avvenire soltanto in condizioni esenti da tensione.
• ATTENZIONE! Spigoli e punte acuminate per necessità
funzionali.
• L‘alloggiamento non deve essere aperto.
• Il Decoder di retroazione S88 AC è previsto esclusiva-
mente per l’impiego in ambienti asciutti.
• I LED incorporati corrispondono alla categoria di laser 1
secondo la Norma EN 60825-1.
Avvertenze importanti
• Le istruzioni di impiego sono un elemento costitutivo del
prodotto e devono pertanto venire conservate nonché conse-
gnate in dotazione in caso di ulteriore cessione del prodotto.
• Per riparazioni Vi preghiamo di rivolgerSi al Vostro riven-
ditore specialista Märklin.
• Prestazioni di garanzia e garanzia in conformità all’acclu-
so certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html
Funzione
Il Decoder S88 AC registra e memorizza se vengono azionati
dei commutatori momentanei o permanenti ad esso collegati.
Tipici contatti momentanei sono il binario di commutazione
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Märklin oppure i contatti Reed. Dei contatti permanenti sono ad
esempio i binari di contatto Märklin H0. Possono venire utilizzati
soltanto contatti di commutazione, i quali nel caso del sistema
Märklin Digital commutano verso la connessione di massa
(connessione marrone). Questo potenziale di massa può venire
ricavato anche sul Decoder di retroazione (boccola – ).

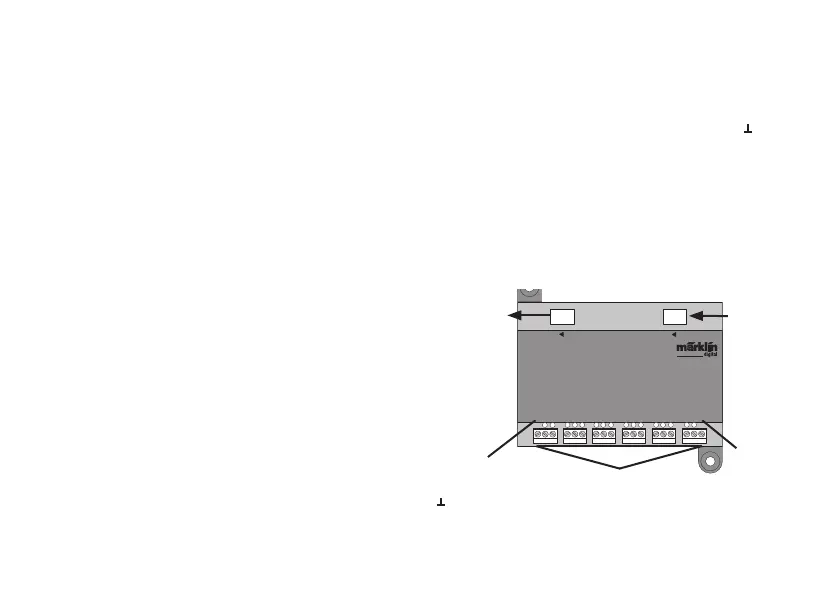

Collegamento
Tale Decoder viene collegato con l’accluso cavetto diretta-
mente allo L88 oppure ad un ulteriore S88 AC/DC (prestare
attenzione al senso di connessione).
L’indirizzamento avviene automaticamente.
Per varianti di connessione dei contatti si veda a pagina 26.
La configurazione dei contatti è possibile solamente tramite
l’unità di controllo (si vedano le istruzioni dell’unità di
controllo utilizzata).
60881/
60882
Potenziale
di massa
Binario
Potenziale
di massa
60883/
60881
ital
Ritorno di massa
1 – 16 Connessioni dei contatti (binario Märklin H0 di
contatto, di commutazione oppure contatto Reed)
