25
PIN S88 Nome Descrizione PIN RJ45
Colore
EIA/TIA 568A
1 DATA Lettura dat 2 verde
2 GND Massa per segnali e tensione di alimentazione 3 bianco/arancio
2 GND 5 bianco/blu
3 CLOCK Segnale a impulso per la sincronizzazione 4 blu
4 PS (LOAD) Carica le informazioni sul Bus 6 arancio
5 RESET Ripristino della memoria di ingresso 7 bianco/marrone
6 +5V/+12V Tensione di alimentazione per i moduli di retroazione 1 bianco/verde
— SHIELD Schermatura del cavetto, non collegato — —

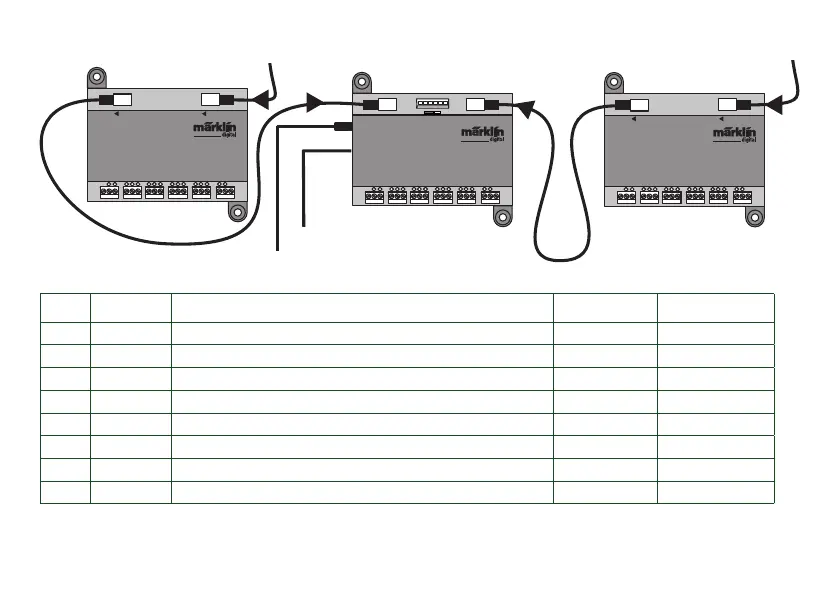

Assegnazione dei PIN del connettore RJ45
Märklin non si assume alcuna responsabilità in caso di utilizzo promiscuo di prodotti Märklin e prodotti di altri venditori, noi
consigliamo pertanto assolutamente di verificare le assegnazioni dei PIN delle rispettive connessioni RJ45.
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus 1 Bus 2Bus 3
S88 Link
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
12V
5V
S88 AC/ DC
S88 AC/ DC
L88
Central Station CS 2 / CS 3
altro S88 AC/ DC altro S88 AC/ DC
Cambio di alimentazione
