Bestimmungsgemäße Verwendung
• Der Rückmeldedecoder S88 AC ist für den Anschluss an
L88 (60883) bestimmt.
• Anschluss weiterer Rückmeldedecoder 60881/60882
Sicherheitshinweise
• Die Spannungsversorgung des S88 erfolgt über L88 (60883).
• Anschlussarbeiten am Rückmeldedecoderl S88 AC dürfen
nur im spannungslosen Zustand erfolgen.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Das Gehäuse darf nicht geöffnet werden.
• Der Rückmeldedecoder S88 AC ist ausschließlich zum
Gebrauch in trockenen Räumen bestimmt.
• Verbaute LED`s entsprechen der Laserklasse 1 nach
Norm EN 60825-1.
Wichtige Hinweise
• Die Bedienungsanleitung ist Bestandteil des Produktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• Für Reparaturen wenden Sie sich bitte an Ihren Märklin-
Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
Funktion
Der Decoder S88 AC registriert und speichert, ob daran
angeschlossene Moment- oder Dauer-Schalter betätigt
werden. Typische Momentkontakte sind das Märklin Schalt-
gleis oder Reedkontakte. Dauerkontakte sind zum Beispiel
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
die Märklin H0-Kontaktgleise. Es können nur Schaltkontakte
verwendet werden, die gegen den Masse-Anschluss
(brauner Anschluss) beim Märklin Digital-System schalten.
Dieses Massepotential kann auch am Rückmeldemodul
abgenommen werden ( – Buchse).
Anschluss

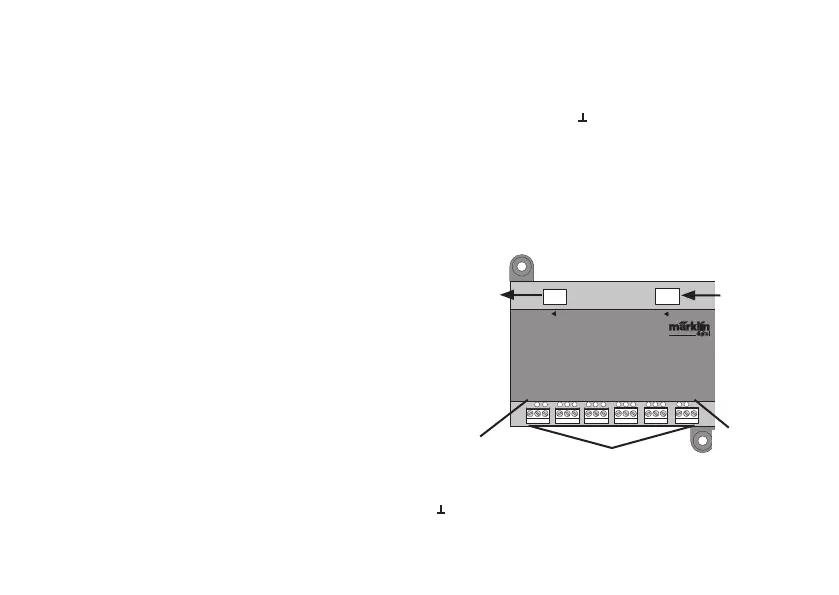

Der Decoder wird mit beiliegendem Kabel direkt an den L88
oder an einen weiteren S88 AC/DC (Anschlussrichtung be-
achten) angeschlossen. Adressierung erfolgt automatisch.
Anschlussvarianten der Kontakte siehe Seite 6.
Konfiguration der Kontakte ist nur über die Steuereinheit
möglich (siehe Anleitung der verwendete Steuereinheit).
60881/
60882
Massepo-
tential
Gleis
Massepo-
tential
60883/
60881
deut.
Masserückführung
1 – 16 Kontaktanschluss (Märklin H0 Kontakt-,
Schaltgleis oder Reedkontakt)
