marklin S88 AC - Page 5

5
PIN S88 Name Beschreibung PIN RJ45
Farbe
EIA/TIA 568A
1 DATA Auslesedaten 2 grün
2 GND Masse für Signale und Versorgungsspannung 3 weiss/orange
2 GND 5 weiss/blau
3 CLOCK Taktsignal für die Synchronisation 4 blau
4 PS (LOAD) Lade die Informationen in den Bus 6 orange
5 RESET Zurücksetzen der Eingangsspeicher 7 weiss/braun
6 +5V/+12V Versorgungsspannung für die Rückmeldemodule 1 weiss/grün
— SHIELD Kabelabschirmung, nicht angeschlossen — —
PIN Belegung des RJ45 Steckers
Märklin übernimmt keine Haftung bei gemeinsamer Nutzung von Märklin Produkten und Produkten anderer Anbieter,
wir empfehlen daher dringend die PIN Belegungen des jeweiligen RJ45 Anschlusses zu prüfen.
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16

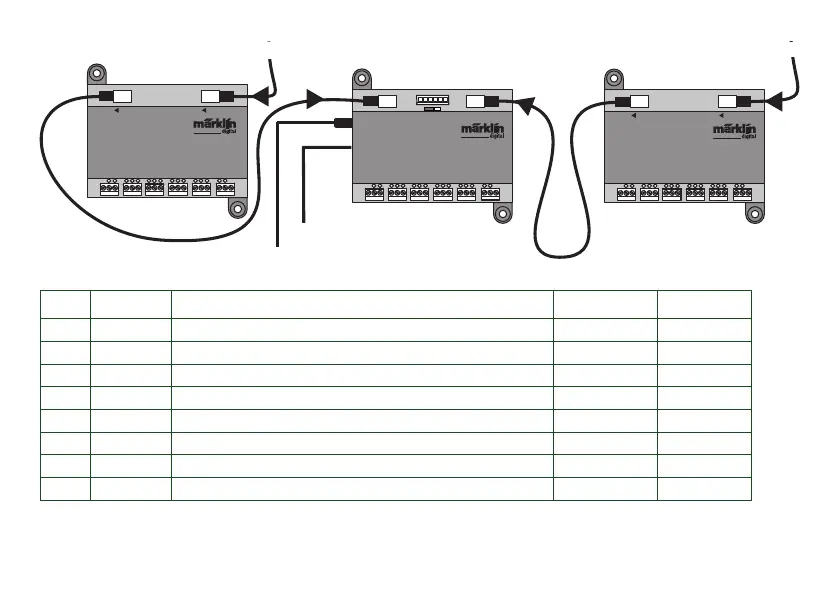

Bus 1 Bus 2Bus 3
S88 Link
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
12V
5V
S88 AC/ DC
S88 AC/ DC
L88
Schaltnetzteil
Central Station CS 2 / CS 3
weitere S88 AC/ DC weitere S88 AC/ DC
