PIN S88 Navn Beskrivelse PIN RJ45
Farve
EIA/TIA 568A
1 DATA Udlæsedata 2 grøn
2 GND Masse til signaler og forsyningsspænding 3 hvid/orang
2 GND 5 hvid/blå
3 CLOCK Taktsignal til synkronisering 4 blå
4 PS (LOAD) Indlæser informationerne i bussen 6 orang
5 RESET Tilbage til indgangshukommelsen 7 hvid/brun
6 +5V/+12V Forsyningsspænding til tilbagemeldingsmodulerne 1 hvid/grøn
— SHIELD Kabelafskærmning, ikke tilsluttet —
—
PIN-belægning på RJ45-stikket
Märklin hæfter ikke ved fælles anvendelse af Märklin-produkter og produkter fra andre fabrikanter, vi anbefaler derfor at
kontrollere PIN belægningen på den pågældende RJ45-forbindelse.
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16

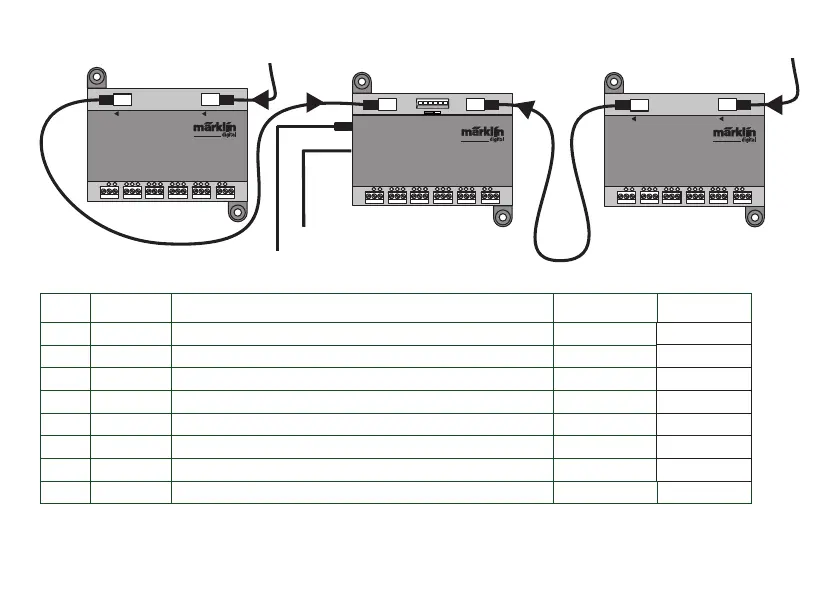

Bus 1 Bus 2Bus 3
S88 Link
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
12V
5V
S88 AC/ DC
S88 AC/ DC
L88
Central Station CS 2 / CS 3
en anden S88 AC/ DC en anden S88 AC/ DC
Nätenhet
