PIN S88 Nombre Descripción PIN RJ45
Color
EIA/TIA 568A
1 DATA Datos de lectura 2 verde
2 GND Masa para señales y tensión de alimentación 3 blanco/naranja
2 GND 5 blanco/azul
3 CLOCK Señal de reloj de sincronización 4 azul
4 PS (LOAD) Carga la información en el bus 6 naranja
5 RESET Reset de las memorias de entradas 7 blanco/marrón
6 +5V/+12V Tensión de alimentación para los módulos de señalización de estado 1 blanco/verde
— SHIELD Pantalla de cable no conectada — —
Patillaje del conector RJ45
Märklin no asume ninguna responsabilidad en el caso de uso común de productos de Märklin y productos de otros proveedo-
res. por lo cual recomendamos encarecidamente comprobar los patillajes de la toma RJ45 en cuestión.
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16

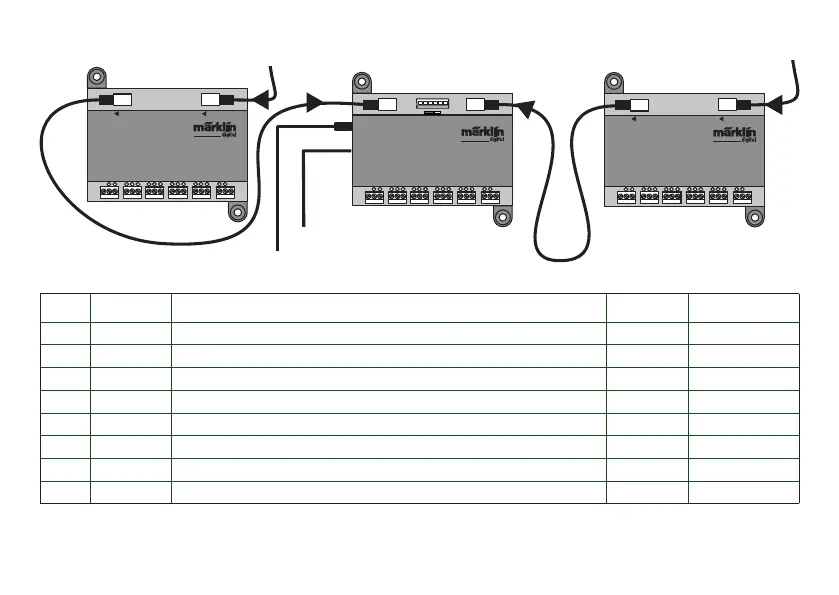

Bus 1 Bus 2Bus 3
S88 Link
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
12V
5V
S88 AC/ DC
S88 AC/ DC
L88
Central Station CS 2 / CS 3
otros S88 AC/ DC otros S88 AC/ DC
Fuente de alimentación
