marklin S88 AC - Page 29

29

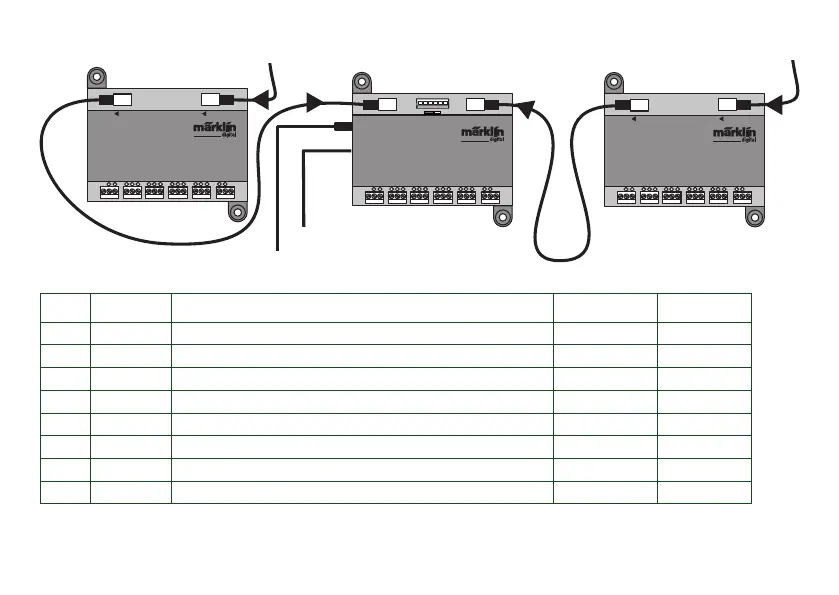

PIN S88 Namn Beskrivning PIN RJ45
Färg
EIA/TIA 568A
1 DATA Urvalsdata 2 grönt
2 GND Jord för signaler och strömmatning 3 vitt/orange
2 GND 5 vitt/blått
3 CLOCK Taktsignal för synkroniseringen 4 blått
4 PS (LOAD) Laddar informationen i Bussen 6 orange
5 RESET Återställning av ingångsvärden 7 vitt/brunt
6 +5V/+12V Strömförsörjning av återkoppligsmoduler 1 vitt/grönt
— SHIELD Kabelskärm, ej ansluten — —
PIN-beläggningen av kontakterna till RJ45
Märklin ansvarar inte för följderna om Märklins produkter nyttjas tillsammans med produkter av andra fabrikat. Vi rekommen-
derar därför att alltid noga kontrollera PIN-beläggningarna till varje enskild RJ45-anslutning i detta avseende.
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus 1 Bus 2Bus 3
S88 Link
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
12V
5V
S88 AC/ DC
S88 AC/ DC
L88
Central Station CS 2 / CS 3
annan S88 AC/ DC annan S88 AC/ DC
Switchade nätaggregat
