MARLO NXT2 Series - Brine System Components

33
MGT 2” 60M–600M NXT2 TWIN ALTERNATING
MAINTENANCE

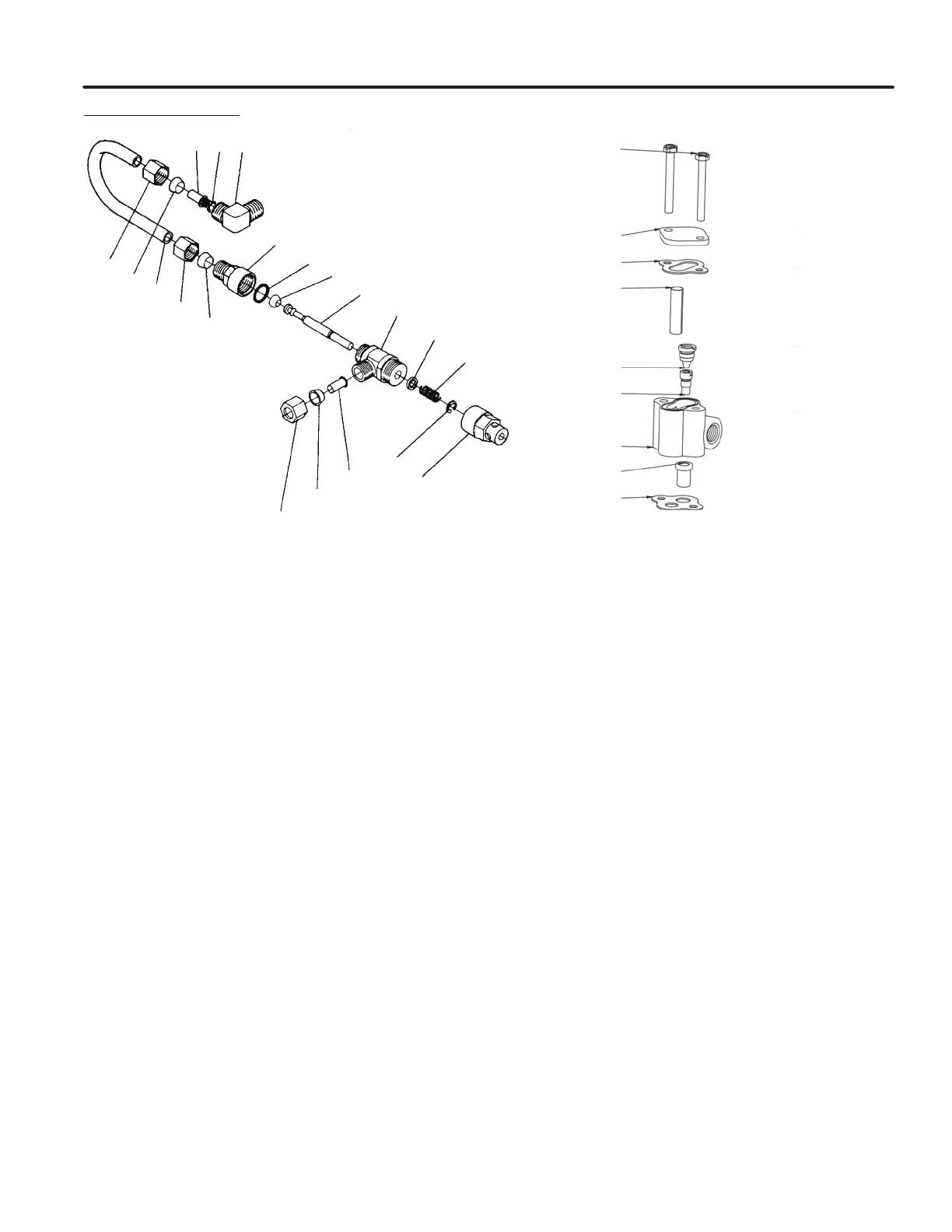

1600 Brine System
Page 4 5
Item No. Quantity Part No. Description
1 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 10328 . . . . . . . . . . . . . . . . . .90° Elbow - ¼ Pipe Thd. to 3/8” Tube
2 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 12767 . . . . . . . . . . . . . . . . . .Brine Line Screen
3 . . . . . . . . . . . . 2 . . . . . . . . . . . . . 10332 . . . . . . . . . . . . . . . . . .Insert Sleeve 3/8” Tube)
4 . . . . . . . . . . . . 3 . . . . . . . . . . . . . 10329 . . . . . . . . . . . . . . . . . .Fitting Nut (3/8” Tube)
5 . . . . . . . . . . . . 3 . . . . . . . . . . . . . 10330 . . . . . . . . . . . . . . . . . .Derlin Sleeve (3/8” Tube)
6 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 15221 . . . . . . . . . . . . . . . . . .Brine Valve Tube
7 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 10250 . . . . . . . . . . . . . . . . . .Retaining Ring
8 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 11749 . . . . . . . . . . . . . . . . . .Stem Guide
9 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 10249 . . . . . . . . . . . . . . . . . .Brine Valve Spring
10 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 12550 . . . . . . . . . . . . . . . . . .Quad Ring
11 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 12748 . . . . . . . . . . . . . . . . . .Brine Valve Body
12 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 12552 . . . . . . . . . . . . . . . . . .Brine Valve Stem
13 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 12626 . . . . . . . . . . . . . . . . . .Brine Valve Seat
14 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 11982 . . . . . . . . . . . . . . . . . .O-Ring
15 . . . . . . . . . . . . 1 . . . . . . . . . . . . . 60020-25. . . . . . . . . . . . . . . .BLFC.25GPM
60020-50. . . . . . . . . . . . . . . .BLFC .50 GPM
60020-100. . . . . . . . . . . . . . .BLFC 1.0 GPM
16. . . . . . . . . . . 2. . . . . . . . . . . . 10692. . . . . . . . . . . . . . . . Screw, Slotted, Indented Hex Head, #10 - 24 X 5/6
17. . . . . . . . . . . 1. . . . . . . . . . . . 11893. . . . . . . . . . . . . . . . Cap, Injector, SS
18. . . . . . . . . . . 1. . . . . . . . . . . . 10229. . . . . . . . . . . . . . . . Gasket, Injector Body
19. . . . . . . . . . . 1. . . . . . . . . . . . 10227. . . . . . . . . . . . . . . . Screen, Injector
20. . . . . . . . . . . 1. . . . . . . . . . . . 10913. . . . . . . . . . . . . . . . Nozzle, Injector, Std
21. . . . . . . . . . . 1. . . . . . . . . . . . 10914. . . . . . . . . . . . . . . . Injector Throat, Std
22. . . . . . . . . . . 1. . . . . . . . . . . . 17776. . . . . . . . . . . . . . . . Body, Injector, 1600
23. . . . . . . . . .
. 1. . . . . . . . . . . . 16221. . . . . . . . . . . . . . . . Disperser, Air
24. . . . . . . . . . . 1. . . . . . . . . . . . 14805. . . . . . . . . . . . . . . . Gasket, Injector Body
1
2
3
4
5
6
10
11
14
15
5
5
4
4
3
12
9
13
7
8
16
17
18
19
20
21
22
23
24
MGT 60M–600M NXT 2” METERED
MAINTENANCE
1600 BRINE SYSTEM
