ST20C
7
654321 8 9 10
38

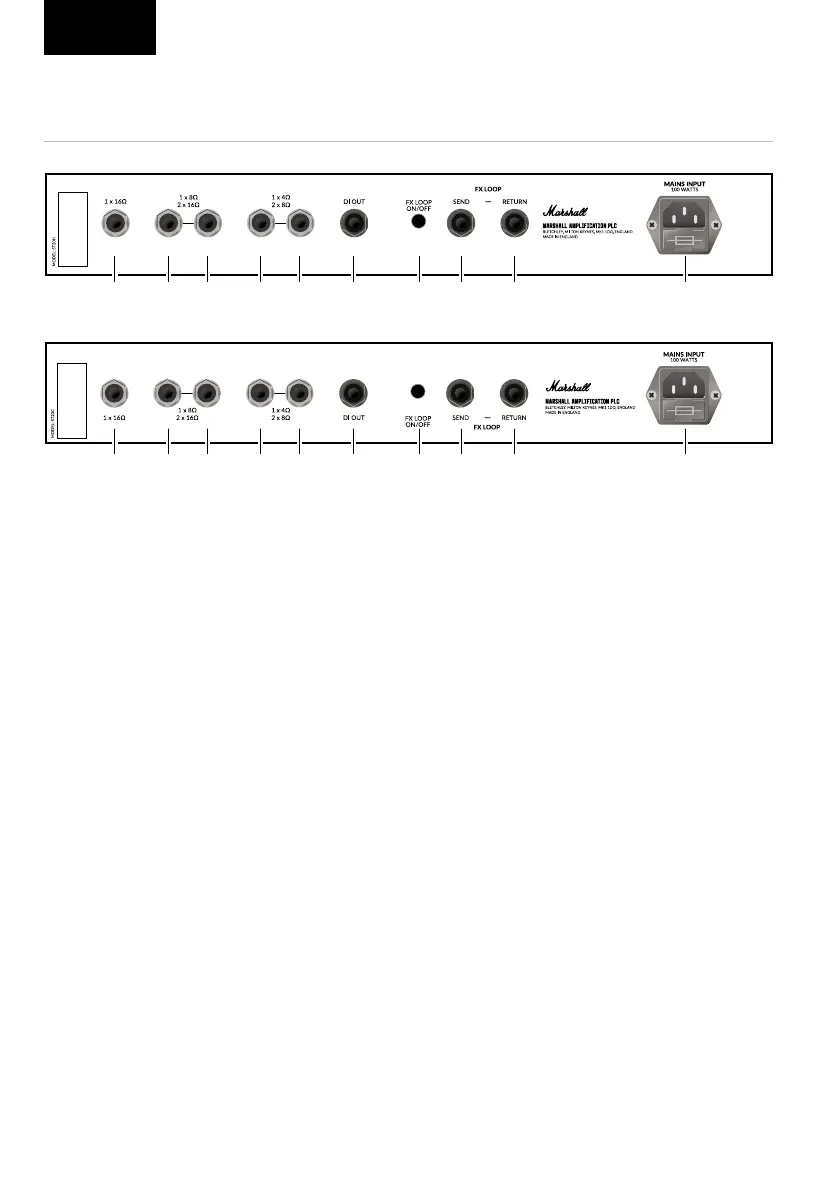

リアパネルの機能
1. スピーカー出力
16Ωスピーカー出力です。
2. スピーカー出力
8Ωスピーカー出力です。 16Ωスピーカーを2台接
続する場合は出力3を併用します。
3. スピーカー出力
8Ωスピーカー出力です。
16Ωスピーカーを2台接続する場合は出力2を併
用します。
4. スピーカー出力
4Ωスピーカー出力です。
8Ωスピーカーを2台接続する場合は出力5を併
用します。
5. スピーカー出力
4Ωスピーカー出力です。
8Ωスピーカーを3台接続する場合は出力4を併
用します。
警告：スピーカー出力が5つありますが3台以上
のスピーカーキャビネットの接続はできません。
安全な組み合わせは
1x16Ω、1x8Ω、2x16Ω、1x4Ω、2x8Ω
のいずれかのみです。
この他の組み合わせによる使用はパワーアンプ
部に負担をかけ、真空管または出力トランスの故
障の原 因となります。
注意：ST20H/ST20Cは必ずスピーカーを接続し
てご使 用くだ さい 。
6. DI出力
ミキサーやレコーディング機器等へ接続するライ
ン出力です。
メ モ：この出力にはスピーカー・エミュレーション
が施されています
7. LOOP（ ル ー プ ）ス イ ッ チ
エフェクトループをON/OFFします。OFFにすると
回路上からは完全に切り離されます。
8. エ フェ クトル ー プ・セ ンド
エフェクトル ープ を使う場 合 、外 部 エフェクター の
インプットに接 続します。
9. エ フェ クトル ー プ・リ タ ーン
エフェクトル ープ を使う場 合 、外 部 エフェクター の
アウトプットに接 続します。
10. 電 源 インレット
付属の電源コードを接続します。
ST20H
7
654321 8 9 10
日本語
