− ES-20 −
•
Reemplace la pantalla si se no puede ser limpiada, o
si está dañada.
Mantenimiento de la protección
contra chispas
1. Con el motor a la temperatura ambiente (de la
sala), suelte el pomo y remueva la cubierta del
filtro.
2. Tuerza la funda terminal de alta tensión sobre la
bujía hacia la frente y atrás un par de veces para
aflojar la funda y entonces sacarla de la bujía.
3. Afloje el pomo y levante la tapa del cilindro.
4. Remueva y limpie la cola, la empacadura y la
protección contra chispas con un solvente seguro
y un cepillo duro. Si no es posible limpiar bien
alguna parte, reemplázala.
5. Reinstale tanto la protección contra chispas como
la cola en el silenciador, y reinstale e ajuste los
dos tornillos de cabeza hueca.
6. Reinstale el cilindro y las cubiertas de filtro de
aire.
Silenciador de escape
Intervalo de mantenimiento
El silenciador debe ser inspeccionado y limpiado
después de 100 horas de uso.
Mantenimiento del silenciador
1. Con el motor a la temperatura ambiente (de la
sala), suelte el pomo y remueva la cubierta del
filtro.
2. Tuerza la funda terminal de alta tensión sobre la
bujía hacia la frente y atrás un par de veces para
aflojar la funda y entonces sacarla de la bujía.
3. Afloje el pomo y levante la tapa del cilindro.
4. Remueva la protección contra chispas (refiérase al
mantenimiento de la protección contra chispas).
Limpie el silenciador con un cepillo duro.
IMPORTANTE: No usar solvente para la
limpieza interna del silenciador, ya que el
conversor catalítico está dentro del silenciador.
Tomar cuidado para no dejar que suciedad o
residuos caigan dentro del conducto de escape,
puesto que esto puede causar daños al motor.
5. Reinstale la trampa de chispas y la cola en el
silenciador y entonces reinstale y ajuste los dos
tornillos de cabeza hueca.
6. Reinstale el cilindro y las cubiertas de filtro de
aire.
Caja de Engranaje
Periodos en los que es Necesario
Verificar
La caja del engranaje debe ser verificada cada 30 horas
de trabajo para proceder a su lubricación.

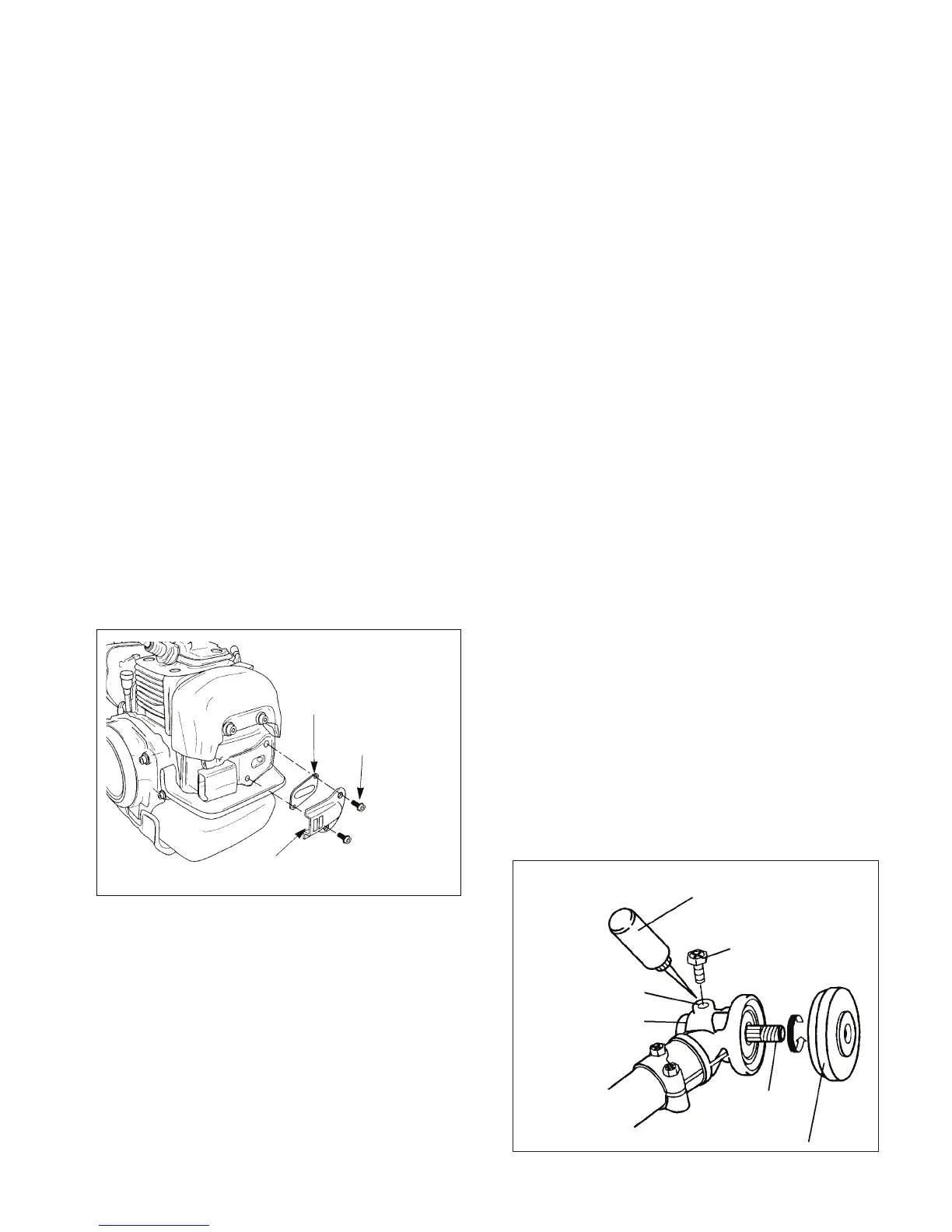

Lubricación de la Caja del Engranaje
a
Cola
Protección contra
chispas
Tornillo de
cabeza huec
Lubricante para Cojinetes
(P/N 211337)
Tapón de engrase
Agujero del tapón
Caja de Engranaje
Eje Incorporado
Adaptador Maestro
a
Cola
Protección contra
chispas
Tornillo de
cabeza huec
Lubricante para Cojinetes
(P/N 211337)
Tapón de engrase
Agujero del tapón
Caja de Engranaje
Eje Incorporado
Adaptador Maestro
