Maruyama BT23L - Montage; Montage de la Poignée Avant; Montage de la Protection

− FR-10 −

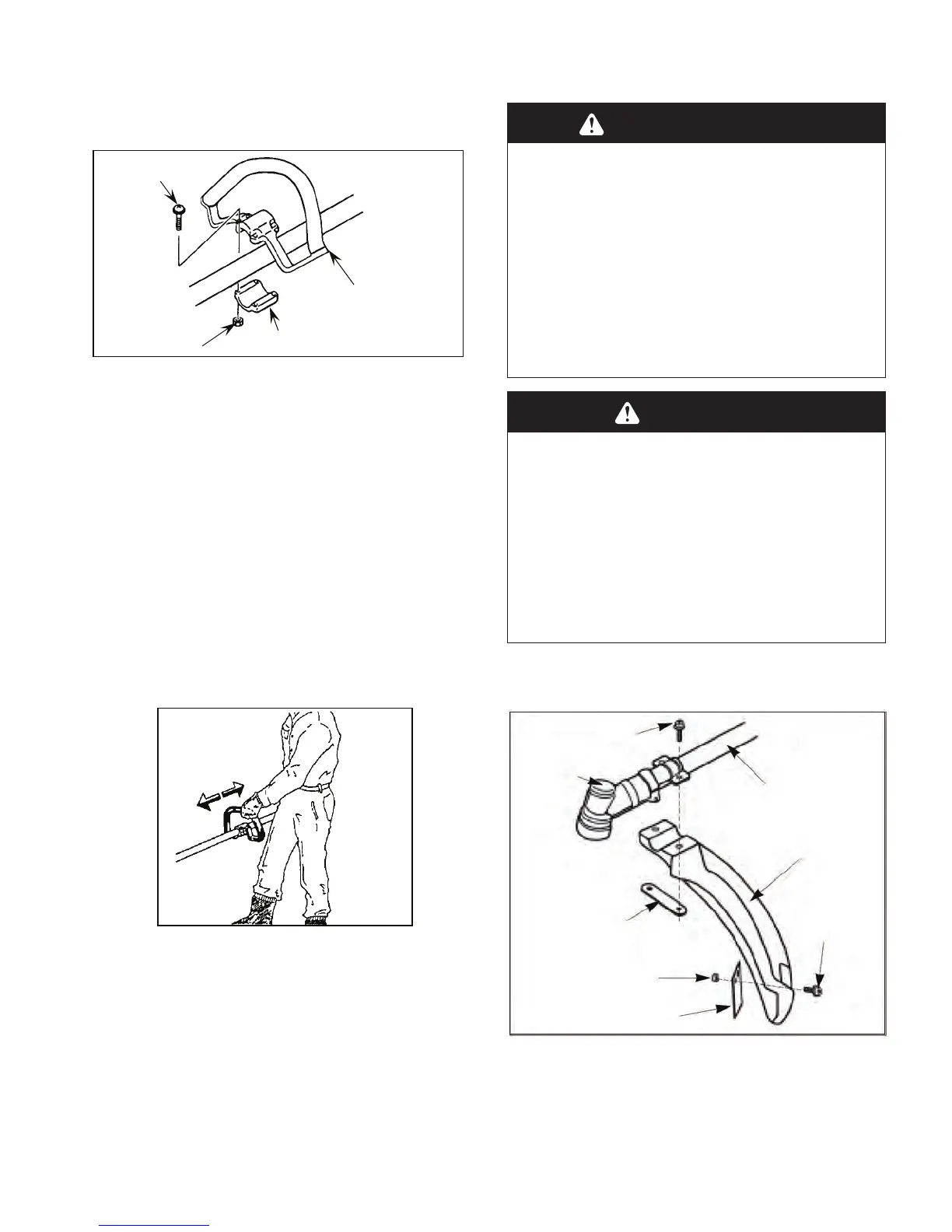

Montage
Montage de la poignée avant
1. Placez l'poignée avant et le collier de serrage
inférieur sur le puits environ 9 pouces (22.8 centi-
mètres) à partir de la fin du Commande des gaz et
bouton d’arrêt d’urgence pour une position de
poignée initiale.
2. Installez les quatre vis et les ecrou. Quittez les vis
étanchées au doigt.
3. Replacez l' poignée avant en haut ou en bas l'arbre
de transmission à le la position la plus
confortable, mais pas plus près que 9 pouces (22.8
centimètres) à partir de la fin du changement
d'arrêt.
4. Apriete los tornillos y nueces.
Montage de la protection
AVERTISSEMENT
DANGER POTENTIEL
•
Des objects étrangers preuvent étre projetés
Par le coupe-bordures.
CE QUI PEUT SE PASSER
•
Une personne qui reçoit un objet projeté peut
être blessée.
COMMENT ÉVITER LE DANGER
•
Ne jamais utiliser le coupe-bordure sans la
pro-tection.
ATTENTION
DANGER POTENTIEL
•
La platine de cisaillement est affllee.
CE QUI PEUT SE PASSER
•
Un contact avec une platine de cisaillement
affilee peut causer une blessure corporelie.
COMMENT EVITER LE DANGER
•
Portez des gants lorsque vous manipulez la
platine de cisaillement.
1. Fixez la platine de cisaillement sur la Protége-
lame en utilisant la vis M5x12 et l'ecrou carre.
2. Fixer Ie protege-lame au poignée aI'aide des deux
vis M5x 30.
Loop Handle
Screw (4)
Bottom Clamp
Nut (4)
Vis M5x30(2)
Renvoi d'angle
Pignée
Protége-lame
Plaque
Ecrou
Patine de cisaillement
Vis M5x12
Loop Handle
Screw (4)
Bottom Clamp
Nut (4)
Vis M5x30(2)
Renvoi d'angle
Pignée
Vis M5x12
Protége-lame
Patine
Ecrou
Patine de cisaillement
