Hook/Gancho
WARNING
POTENTIAL HAZARD
・Foreign objects can be thrown by Brushcutter/ Grass Trimmer.
WHAT CAN HAPPEN
・Contact with thrown objects can cause personal injury.
HOW TO AVOID THE HAZARD
・Never operate the Brushcutter/ Grass Trimmer without the guard in place.
[BC2000C]

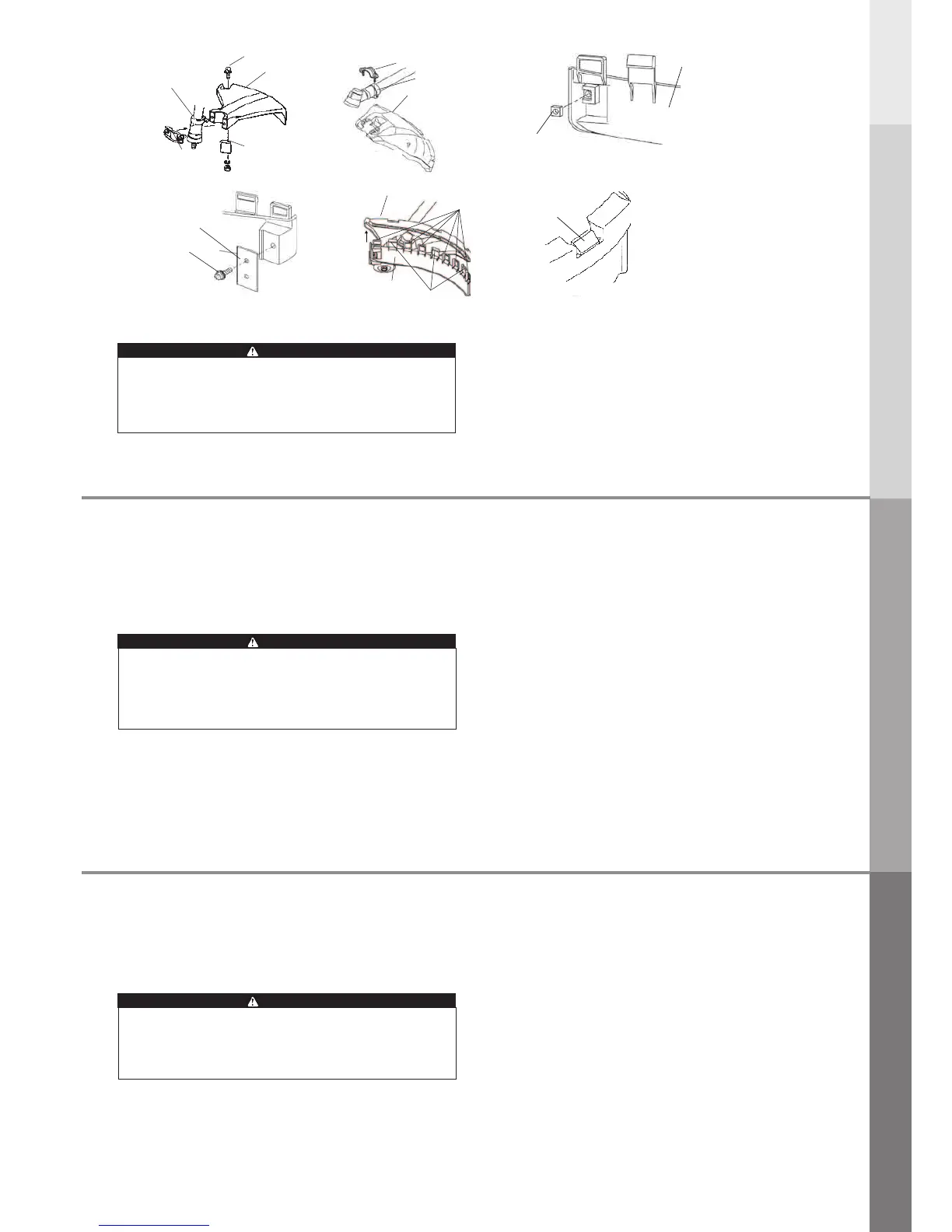

TRIMMER HEAD GUARD [#11-1]
1. Fasten the string cuttoff balde to the guard with two M5X16 screws, lock washers and hex
nuts as shown.
2. The Trimmer
head guard to the gearcase with the Plate as shown
[Except for BC2000C]
BLADE GUARD
Attach the blade guard to the gearcase with the Plate as shown on [#11-2]
TRIMMER HEAD GUARD
(Install the string cutoff blade and guard extension to the blade guard.)
1. Insert the square nut into guard extension as shown on [#11-3]
2. Attach the String Cutoff Blade to guard extension using M5×20 Screw, locking with sq
uare nut
(on #11-3) as shown on [#11-4]
3. Enter the guide in the slot of Blade Guard on [#11-5] Make sure place the three hooks into the position
on the guard as shown on [#11-6]
[#11-1] [#11-2]
[#11-3
]
[#11-4]
[#11-5] [#11-6
]
[BC2000C]
PROTECCIÓN DEL CABEZAL DE CORTE [#11-1]
1. Sujete la cuchilla de hilo al protector con dos tornillos M5x16, arandelas de seguridad y
tuercas hexagonales como se indica.
2. Fije la protección del cabezal de corte al cárter con la placa como se indica
.
[Excepto para BC2000C]
PROTECCIÓN DE LA CUCHILLA
Fije la protección de la cuchilla al cárter con la placa como se indica en [#11-2]
.
PROTECCIÓN DEL CABEZAL DE CORTE
(
Instale la cuchilla de hilo y la extensión de protección en la protección de la cuchilla
.)
1. Inserte la tuerca cuadrada en la extensión de protección como se indica en [#11-3]
2. Fije la cuchilla de hilo a la extensión de protección con un tornillo M5×20, bloqueándolo con una
tuerca cuadrada (#11-3) como se indica en
[#11-4]
.
3. Introduzca la guía en la ranura de la protección de la cuchilla en [#11-5]
.
Asegúrese de colocar los
tres ganchos en su lugar en la prote
cción como se indica en [#11-6]
.
CÓMO INSTALAR LA PROTECCIÓN
ADVERTENCIA
RIESGO POTENCIAL
・La bordeadora/ desbrozadora puede proyectar objetos extraños.
QUÉ PUEDE SUCEDER
・El contacto con los objetos despedidos puede provocar lesiones corporales.
CÓMO EVITAR EL PELIGRO
・Nunca utilice la bordeadora/desbrozadora sin haber instalado las
protecciones.
[BC2000C]
RESGUARDO DA CABEÇA DO APARADOR [#11-1]
1. Aperte a lâmina de corte do fio ao resguardo com dois parafusos M5X16, arruelas de parada e
porcas hexagonais, conforme mostrado.
2. Fixe o resguardo da cabeça do
a
parador para o cárter de engrenagens com a placa, conforme
mostrado
.
[Excepto para BC2000C]
RESGUARDO DA LÂMINA
Fixe o resguardo da lâmina ao cárter de engrenagens com a placa, conforme mostrado no
[#11-2]
.
RESGUARDO DA CABEÇA DO APARADOR
(Instale a lâmina de corte do fio e a extensão do resguardo no resguardo da lâmina.)
1. Insira a porca quadrada na extensão do resguardo, conforme mostrado no [#11-3]
.
2. Fixe a lâmina de corte do fio à extensão do resguardo utilizando o parafuso M5×20 e trave com a
porca quadrada
no
(#11-3) conforme mostrado no [#11-4]
.
3. Introduza o guia na ranhura do resguardo da lâmina no [#11-5]
.
Certifique-se de que coloca os três
ganchos na p
osição no resguardo, conforme mostrado no [#11-6]
.
INSTALAR O RESGUARDO
AVISO
PERIGO POTENCIAL
・A Roçadora / Aparador de Relva pode projectar objectos estranhos.
O QUE PODE ACONTECER
・O contacto com objectos projectados pode causar ferimentos corporais.
COMO EVITAR O PERIGO
・Nunca opere a Roçadora / Aparador de Relva sem o resguardo instalado.
Bearing Case
Carter del cojinete
Caixa do mancal
String Cutoff Blade
Cuchilla de hilo
Lâmina de corte do fio
String Cutoff Blade
Cuchilla de hilo
Lâmina de corte do fio
Plate/ Placa
