[MX36E, MX36EH] [#13-1]
1. Remove the blade nut, stabilizer and clamping washer from the attaching shaft out of
the gearcase.
Note: The blade nut has left-hand thread.
2. Install the brushcutter blade onto the boss adapter, then reinstall the clamping washer,
stabilizer and blade nut.
3. Align the hole in the boss adapter with the guide hole in the gearcase.
4. Insert the hex wrench (4mm) into the hole in the boss adapter and the hole in the
gearcase to lock the attaching shaft.
5. Tighten the blade nut.
6. Remove the hex wrench (4mm) from the boss adapter and gearcase.
[MX36E, MX36EH] [#13-1]
1. Retire la tuerca de la cuchilla, el estabilizador y la arandela abrazadera del eje rotor
localizado en la caja del equipo rotor.
Nota: La tuerca de la cortadora tiene rosca de giro a la izquierda.
2. Fije la cuchilla de la desbrozadora al adaptador de buje, después vuelva a jar la
arandela de jación, el estabilizador y la tuerca de la cuchilla.
3. Alinee la agujero en el adaptador maestro con la agujero guía en la cárter.
4. Inserte la llave de tuerca hexagonal (4mm) en el agujero del adaptador maestro y la
agujero guía en la cárter para jar el eje rotatorio.
5. Apriete la tuerca de la cuchilla.
6. Retire la llave de tuerca hexagonal (4mm) del adaptador de buje y de la cárter.
[MX36E, MX36EH] [#13-1]
1. Remova o porca da lâmina, estabilizador e anilha de travamento do eixo estriado do
caixa de velocidades.
Nota: A porca da lâmina tem rosca esquerda.
2. Instale a lâmina da roçadora no adaptador de ressalto, e volte a instalar a anilha de
travamento e o noz de lâmina.
3. Alinhe o orifício no adaptador do encaixe através da guia da orifício na cárter de
engrenagens.
4. Insira o chave de parafuso hexagonal (4mm) no orifício do adaptador do encaixe e a
guia da orifício na cárter de engrenagens para xar o eixo xação.
5. Aperte o porca da lâmina.
6. Remova a chave de parafuso hexagonal (4mm) do adaptador do ressalto e cárter de
engrenagens.

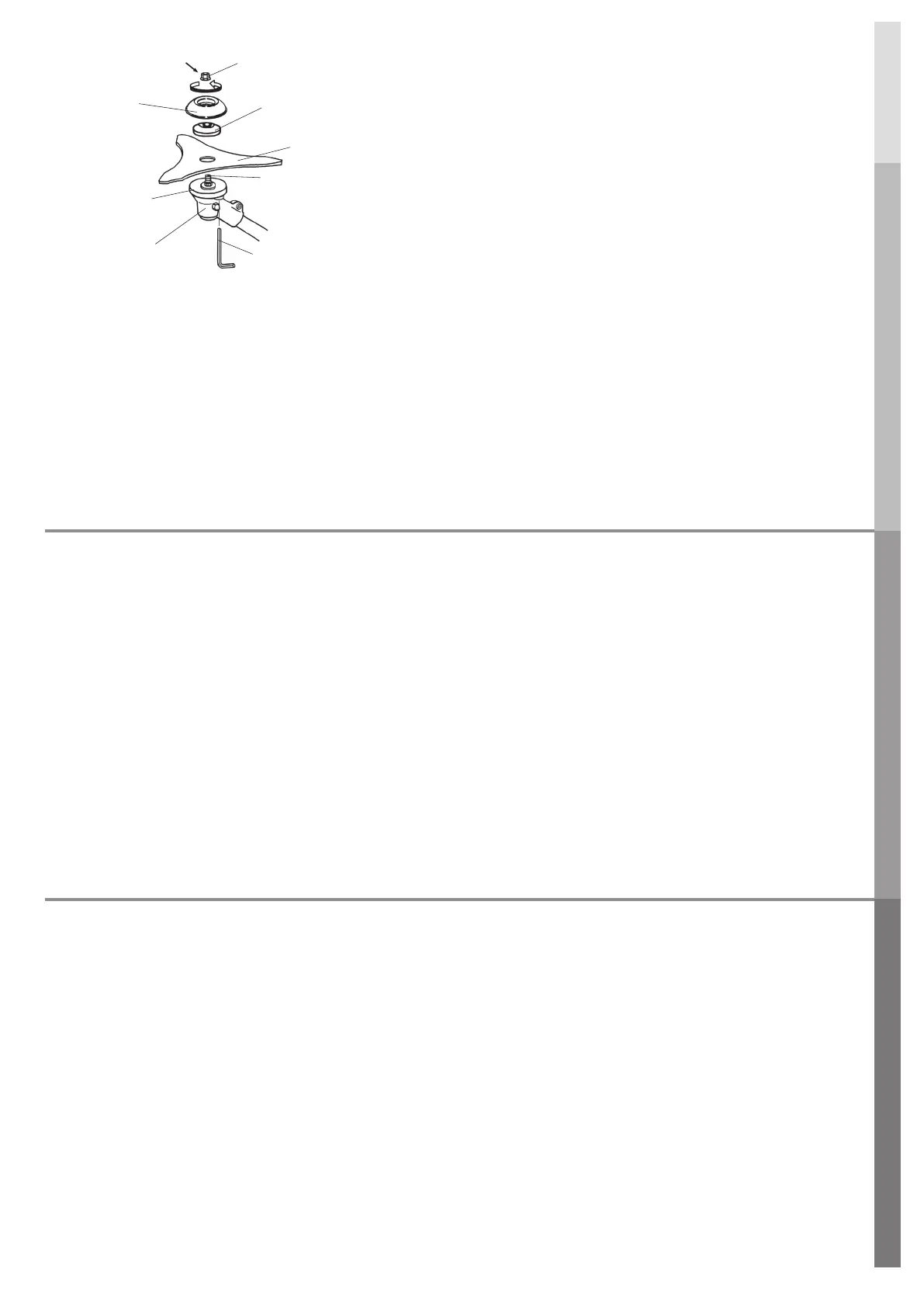

[#13-1]
Attaching Shaft
Eje de jación
Eixo de xação
Blade Nut
Tuerca de la Cuchilla
Porca da lâmina
Gearcase
Cárter
Cárter de engrenagens
Boss Adapter
Adaptador de buje
Adaptador do ressalto
Stabilizer
Estabilizador
Estabilizador
Left-Hand Thread
Rosca a la izquierda
Rosca esquerda
Clamping Washer
Arandela de jación
Anilha de travamento
Brushcutter Blade
Cuchilla de la desbrozadora
Lâmina da roçadora
Holding Tool
(Hex Wrench 4mm)
Herramienta de sujeción
(Llave de tuerca hexagonal 4mm)
Ferramenta de suporte
(Chave de parafuso Hexagonal 4mm)
