GENERATORS

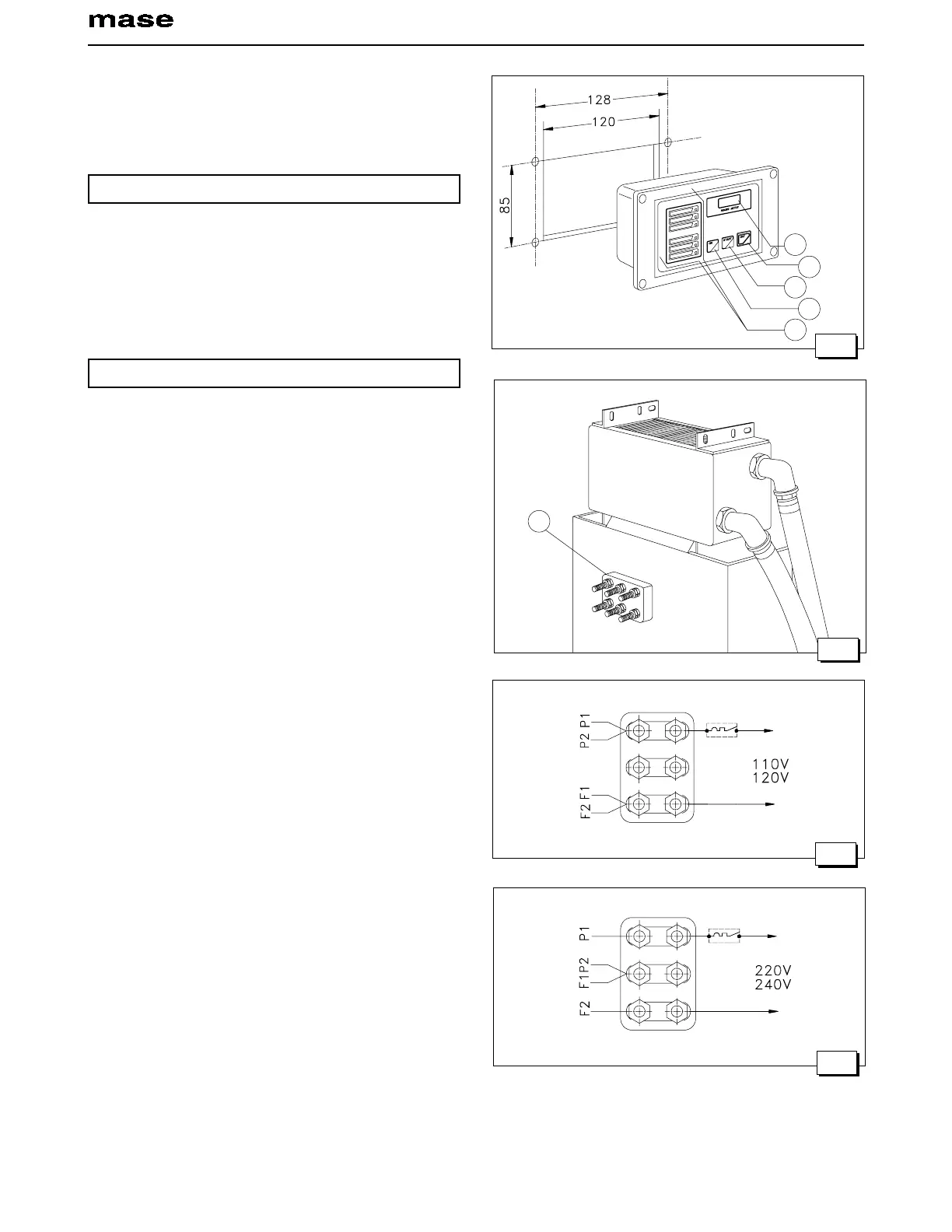

mento ed allarme (fig. 18, rif. 1 ), un contaore (fig.18, rif.2)
ed i pulsanti di avviamento ed arresto (fig. 18, rif.3/4/5).
Per fissare il cruscotto comandi occorre utilizzare gli
appositi sostegni (fig. 18, rif. 6).
IMPORTANTE
Il cruscotto comandi và necessariamente installa-
to, in quanto esso è indispensabile per il funzio-
namento del gruppo: non utilizzare dispositivi
diversi dal comando fornito col gruppo, poichè
essi potrebbero non essere compatibili con il
generatore stesso.
Eseguire l'allacciamento a batteria scollegata.
ATTENZIONE
Il cruscotto comandi viene fornito con un cavo di
collegamento lungo 5 metri. E' importante che
questo cavo non venga modificato, questo potreb-
be causare un funzionamento improprio del
circuito del cruscotto. Qualora si volesse avere i
comandi del gruppo ad una distanza superiore a
5 metri si raccomanda di installare il cruscotto
comandi a distanza optional corredato di 20 metri
di cavo e relativo attacco a connettore rapido..
4.3. Allacciamento c.a.
Questo collegamento é eseguibile tramite la morsettiera
di potenza (fig. 19, rif. 1).
Questa gamma prevede la possibilità di un utilizzo sia a
110 V 50 Hz - 120 V 60Hz che a 220 V 50 Hz - 240 V 60
Hz.
Sono perciò possibili due tipi di collegamenti (e quindi di
utilizzo), secondo le seguenti configurazioni.
1 - Collegamento in parallelo : in questa configurazione
si ha una unica uscita a 110 (120) V fra i punti P
1
e F
2
,
collegando le uscite dell'alternatore (P
1
,F
1
,P
2
,F
2
) se-
condo lo schema di fig. 20.
2 - Collegamento in serie : in questa configurazione è
possibile prelevare potenza a tensione 220 (240) V fra
i punti P
1
e F
2
, come lo schema di fig. 21.
Fig. 18
Fig. 21
Fig. 20
1
2
3
5
4
1
Fig. 19
