GENERATORS
Fig. 5
IS 3.8
Fig. 4
ATTENZIONE
E' molto importante rispettare le misure
riportate in fig. 4-5

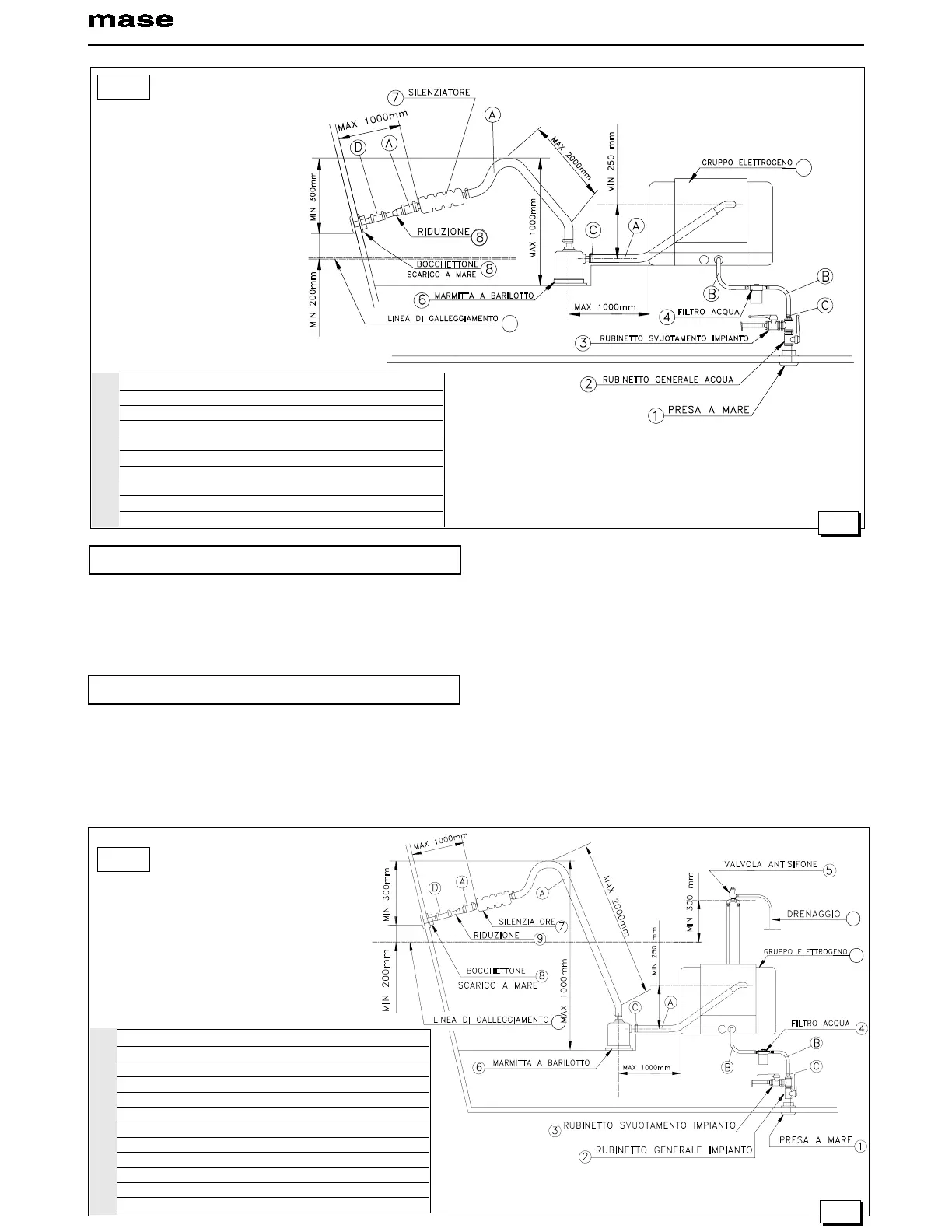

2.3. Tipica installazione di gruppo elettrogeno
sotto la linea di galleggiamento (fig. 5)
IMPORTANTE
A - Tubazione diam. 45 mm. interno.
B - Tubazione diam. 15 mm interno.
C - Fascette di serraggio.
D - Tubazione diam. 30 mm interno.
1 Sea intake • Prise en mer
2 System general tap • Robinet gènèral de l'installation
3 Tap to drain system • Robinet de vidage de l'installation
4 Water filter • Filtrè à eau
5 Anti-siphon valve • Soupape antisiphon
6 Barrel muffler • Pot à barillet
7 Silencer • Silencieux
8 Sea drainage nozzle • Goult dècharge en mer
9 Reduction • Goult dècharge en mer
10 Generating set •Groupe èlectrogène
11 Drainage • Drainage
12 Water line • Ligne de flottasion
12
11
10
1 Sea intake • Prise en mer
2 General tap-water • Robinet gènèral de l'eau
3 Tap to drain system • Robinet de vidage de l'installation
4 Water filter • Filtrè à eau
5 Electric generator • Groupe èletrogène
6 Barrel muffler • Pot à barillet
7 Silencer • Silencieux
8 Sea drainage nozzle • Goult dècharge en mer
9 Reduction • Goult dècharge en mer
10 Water line • Ligne de flottasion
IS 3.8
5
10
9
