INSTRUCTIONS POUR L’ASSEMBLAGE
IMPORTANT : AFIN D’ÉVITER D’ÉGRATIGNER L’ARTICLE, L’ASSEMBLAGE DOIT ÊTRE
EFFECTUÉ SUR UNE SURFACE DOUCE ET DE NIVEAU.
AA
AA
T
V
Y
X
2

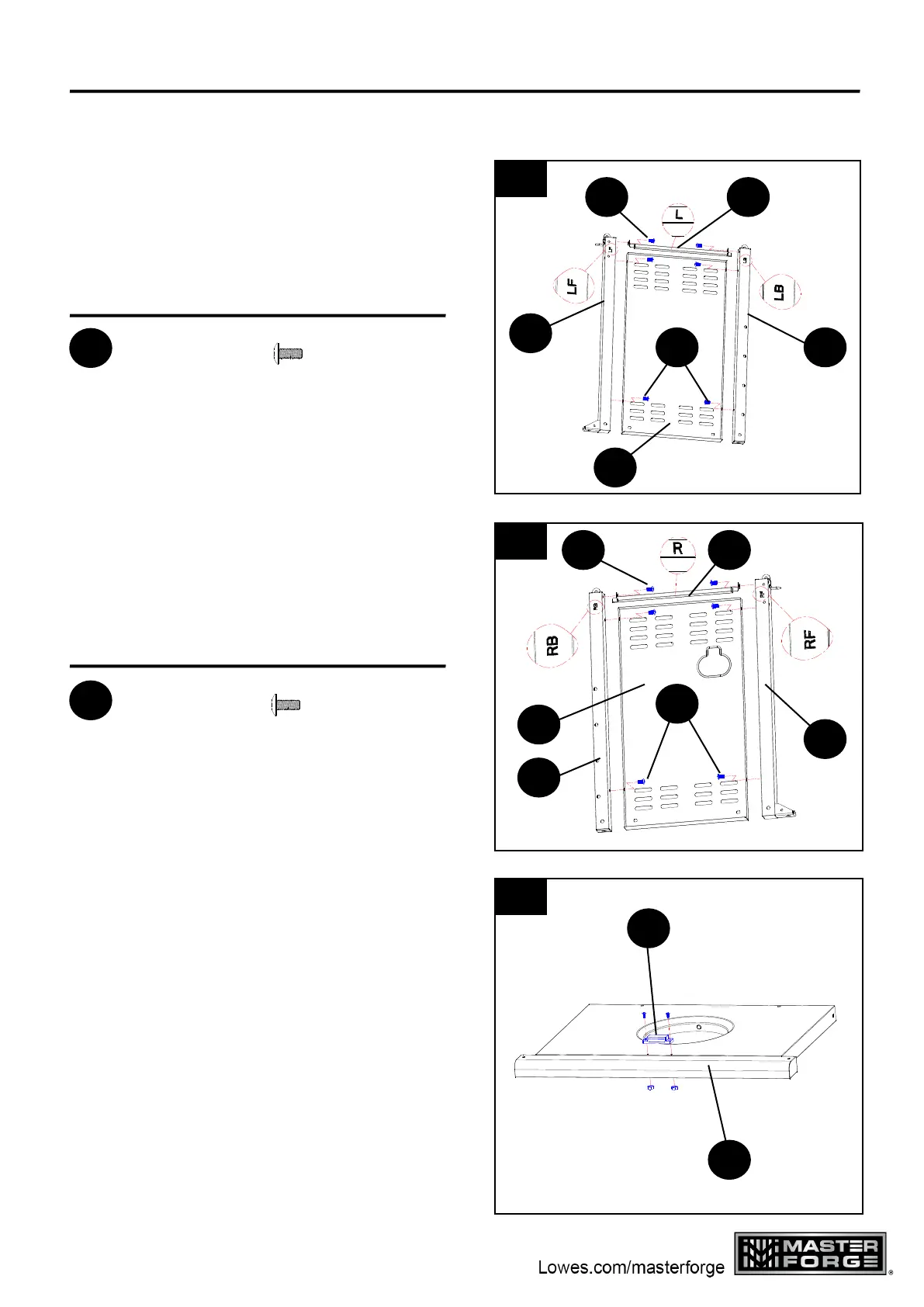

2. Fixez le pied arrière droit (V), le pied avant
droit (Y) et la glissière droite du bac récepteur
(T) au panneau droit du chariot (X), comme il
est illustré, à l’aide des vis M4 de 8 mm (AA).
Quincaillerie utilisée
Vis M4 de 8 mm
X 6
AA M4X8mm Screw
x 6
AA
AA
O
M
AA
N
1
L
1. Fixez le pied avant gauche (N), le pied
arrière gauche (L) et la glissière gauche du
bac récepteur (O) au panneau gauche du
chariot (M), comme il est illustré, à l’aide des
vis M4 de 8 mm (AA).
Quincaillerie utilisée
Vis M4 de 8 mm
X 6
AA M4X8mm Screw
x 6
AA
3. Retirez de l’aimant (Q) les vis et les écrous
préassemblés, puis fixez l’aimant (Q) au
panneau inférieur (R) à l’aide de la
quincaillerie précédemment retirée, comme
illustré.
R
Q
3
