39

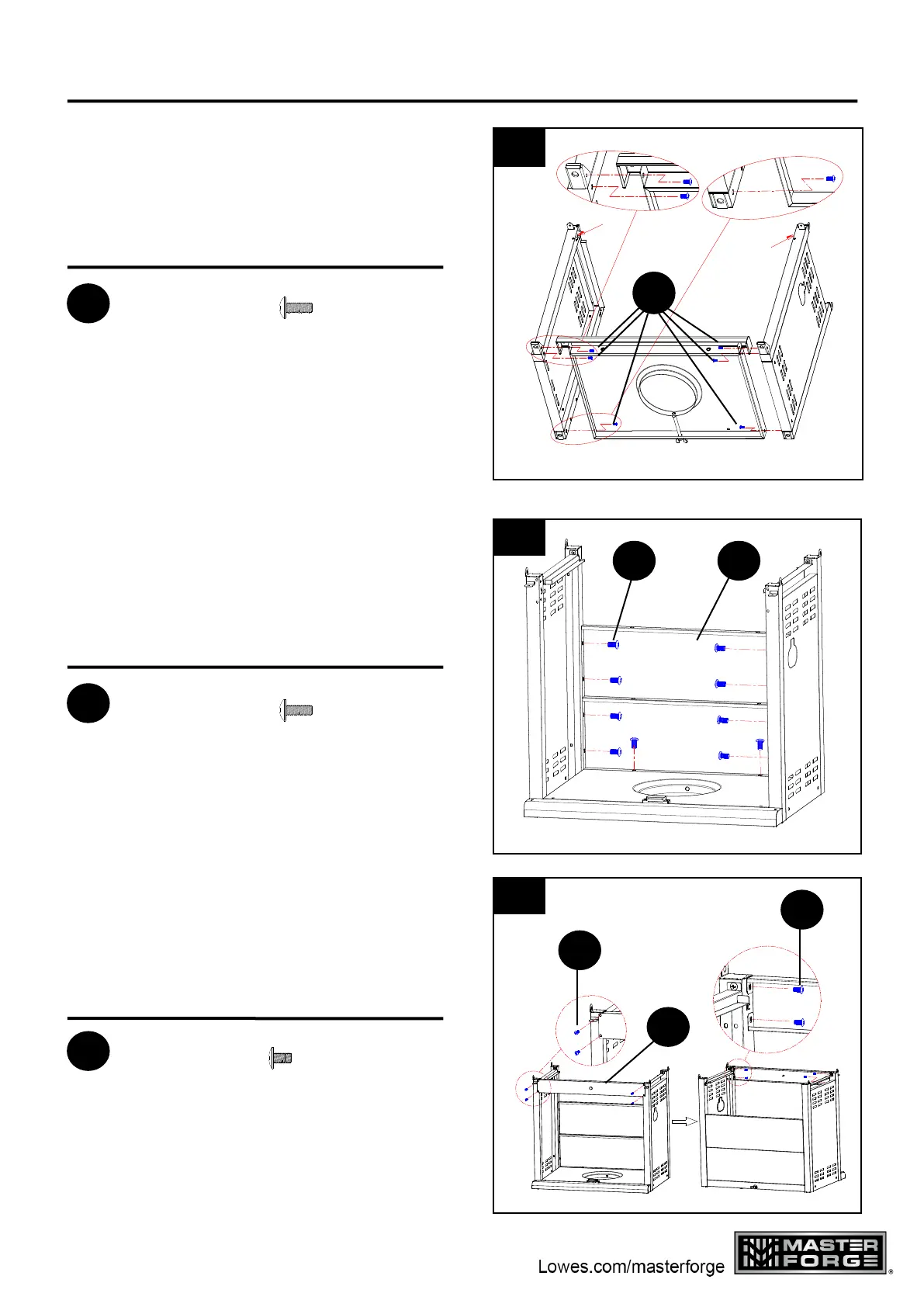

INSTRUCTIONS POUR L’ASSEMBLAGE
RF
LF
BB
4
4. Fixez l’ensemble de l’étape 1 et l’ensemble
de l’étape 2 au panneau inférieur (R), à
l’endroit indiqué, à l’aide des vis M6 de 16 mm
(BB).
Quincaillerie utilisée
Vis M6 de 16 mm
X 6
AA M4X8mm Screw
x 6
BB
BB
S
5
5. Fixez le panneau d'appui (S) entre le
panneau latéral gauche de chariot (M) et le
panneau latéral droit de l’assemblage à l’aide
des vis M6 de 16 mm (BB), comme il est
illustré.
Quincaillerie utilisée
Vis M6 de 16 mm
X 6
AA M4X8mm Screw
x 10
BB
AA
P
6
AA
6. Fixer la traverse de porte de chariot (P) au
panneau latéral gauche et au panneau latéral
droit à l’aide des vis M4 de 8 mm (AA),
comme il est illustré.
Quincaillerie utilisée
Vis M4 de 8 mm
X 6
AA M4X8mm Screw
x 8
AA
