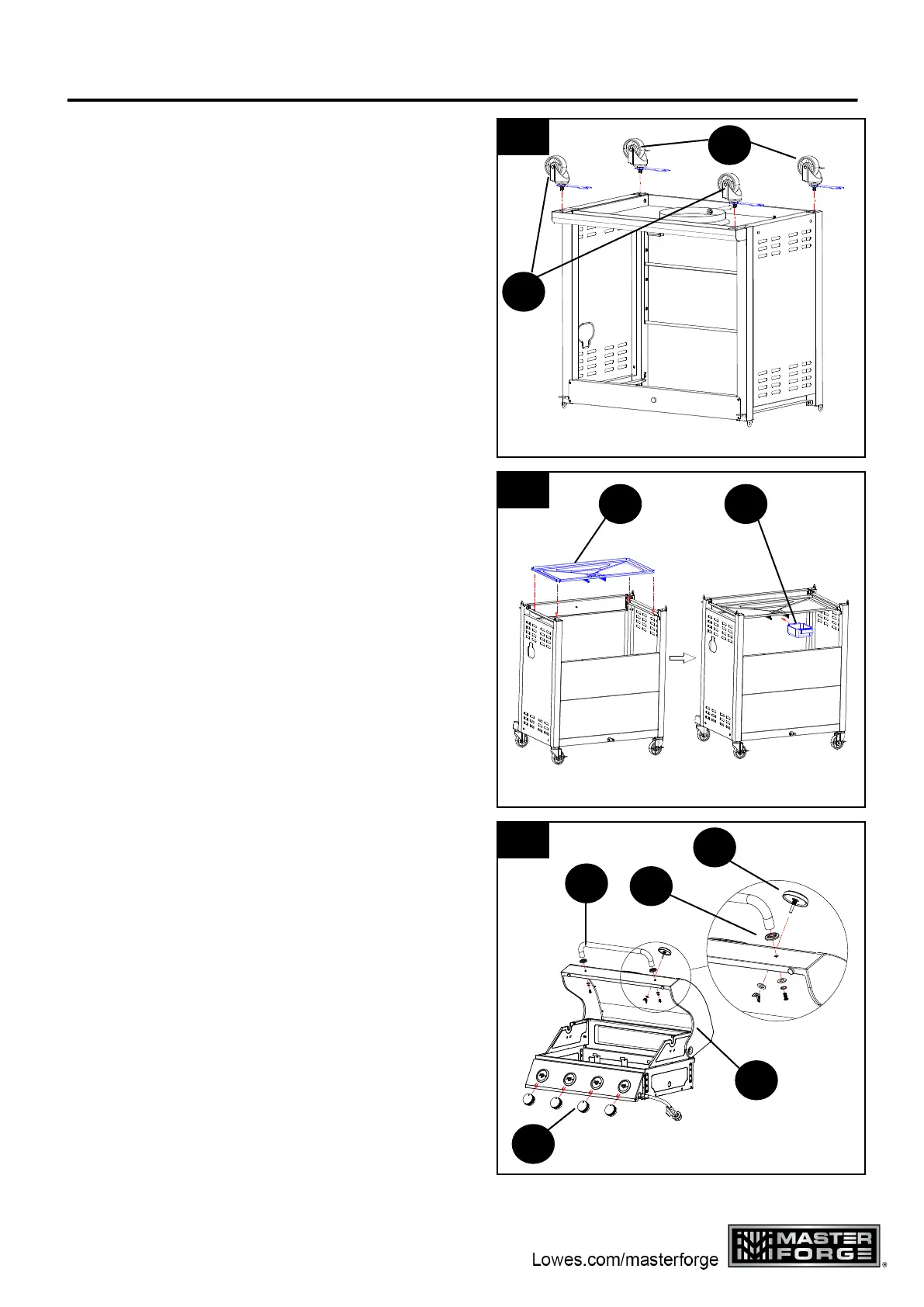

8. Remettez l’assemblage à l’endroit. Placez
le bac récepteur (E) sur les glissières gauche
(O) et droite (T) du bac récepteur. Puis,
glissez le gobelet ramasse-graisse (F) dans la
fente située sous le bac récepteur (E).
9.1. Retirez de la poignée du couvercle (C) les
vis M6 de 20 mm, les rondelles à ressort, les
joints d’étanchéité plats et les collerettes de la
poignée du couvercle (D) préassemblés.
Ensuite, fixez la poignée du couvercle (C) à
l’ensemble de couvercle (A), comme il est
illustré. en prenant soin de placer les joints
d’étanchéité plats, les rondelles à ressort et les
vis M6 de 20 mm à l’intérieur.
9.2. Retirez de la jauge de température (B) le
joint d’étanchéité plat et l’écrou à oreilles. Puis,
fixez la jauge de température (B) à l’ensemble de
couvercle (A), comme il est illustré. en prenant
soin de placer le joint d’étanchéité plat et l’écrou
à oreilles à l’intérieur.
9.3. Placez les boutons (J) comme il est illustré,
puis appuyez sur chacun d’eux pour les insérer
dans les robinets sur l’ensemble de couvercle
(A).
7. Mettez l’assemblage à l’envers avec
précaution. À l’aide de la clé fournie avec les
roulettes non verrouillables (Z), installez ces
dernières sur les pieds avant de l’ensemble.
Ensuite, installez les roulettes verrouillables
(W) sur les pieds arrière de l’assemblage.
