Master Forge CBC23043L - Page 21

21

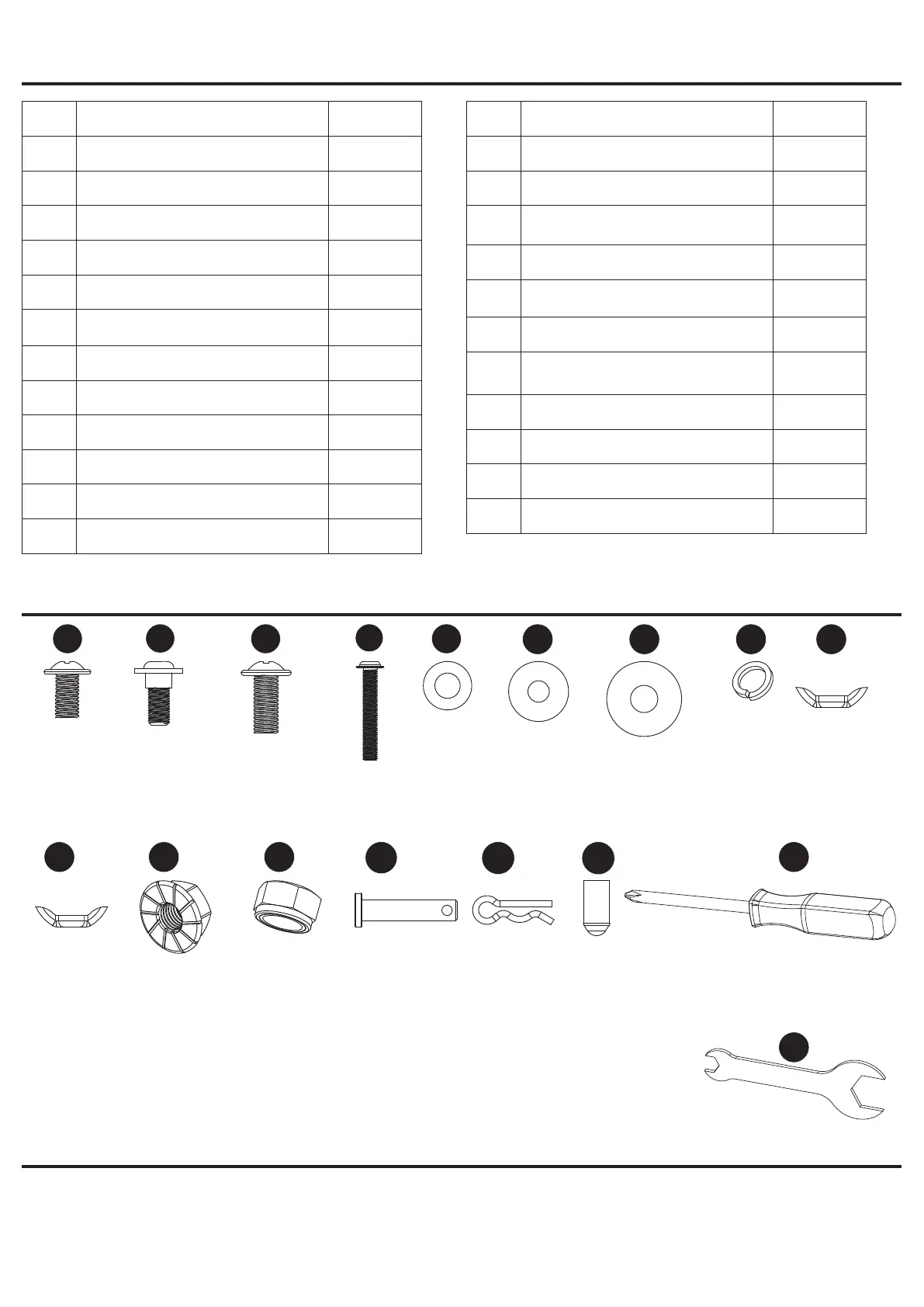

Pieza Descripción Cantidad
A Tapa 1
B Manija de la tapa 1
C Bisagra superior izquierda 1
D Bisagra superior derecha 1
E Ventila 1
F Medidor de temperatura 1
G Fuente inferior 1
H Bisagra inferior izquierda 1
I Bisagra inferior derecha 1
J Rejilla para calentar 1
K Rejilla de cocción 1
L Rejilla para el carbón 1
Pieza Descripción Cantidad
M Especiero 1
N Bloqueo 1
O
Deslizador del recibidor de
cenizas
1
P Regulador de tiro inferior 1
Q Recibidor de cenizas 1
R Mango del recibidor* 1
S Pata con ruedas 2
T Pata delantera 2
U Rueda 2
V Conector de patas 1
W Malla inferior 1
Tornillo
M5x8
Cant.: 6
Tornillo de
paso M5x10
Cant.: 2
Tornillo
M6x12
Cant.: 18
Arandela
Ø6
Cant.: 16
Arandela
Ø5
Cant.: 8
AA
BB
CC
DD
EE
FF GG
Destornillador
Phillips #2
Cant.: 1
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del
contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si están dañadas.
Tiempo estimado de ensamblaje: 35 minutos por una persona.
Herramientas necesarias para el ensamblaje: llave inglesa (incluida) y destornillador Phillips (no se incluye).
CONTENIDO DEL PAQUETE
ADITAMENTOS
Preparación
Tornillo
M6x35
Cant.: 2
HH
PP
*Preensamblada
Arandela
grande
Ø6x22
Cant.: 2
Tuerca
mariposa
M5
Cant.: 2
II
JJ KK LL
MM
NN
OO
Arandela de
seguridad
Ø6
Cant.: 2
Pasador de
chaveta
Ø1.4x38
Cant.: 2
Tuerca
mariposa
M6
Cant.: 2
Tuerca
M6
Cant.: 8
Tuerca
M10
Cant.: 4
Pasador
Ø5x45
Cant.: 2
Tope de goma
Ø3
Cant.: 4
Llave inglesa
M6-M10
Cant.: 1
QQ
