Master Forge CBC23043L - Page 22

22

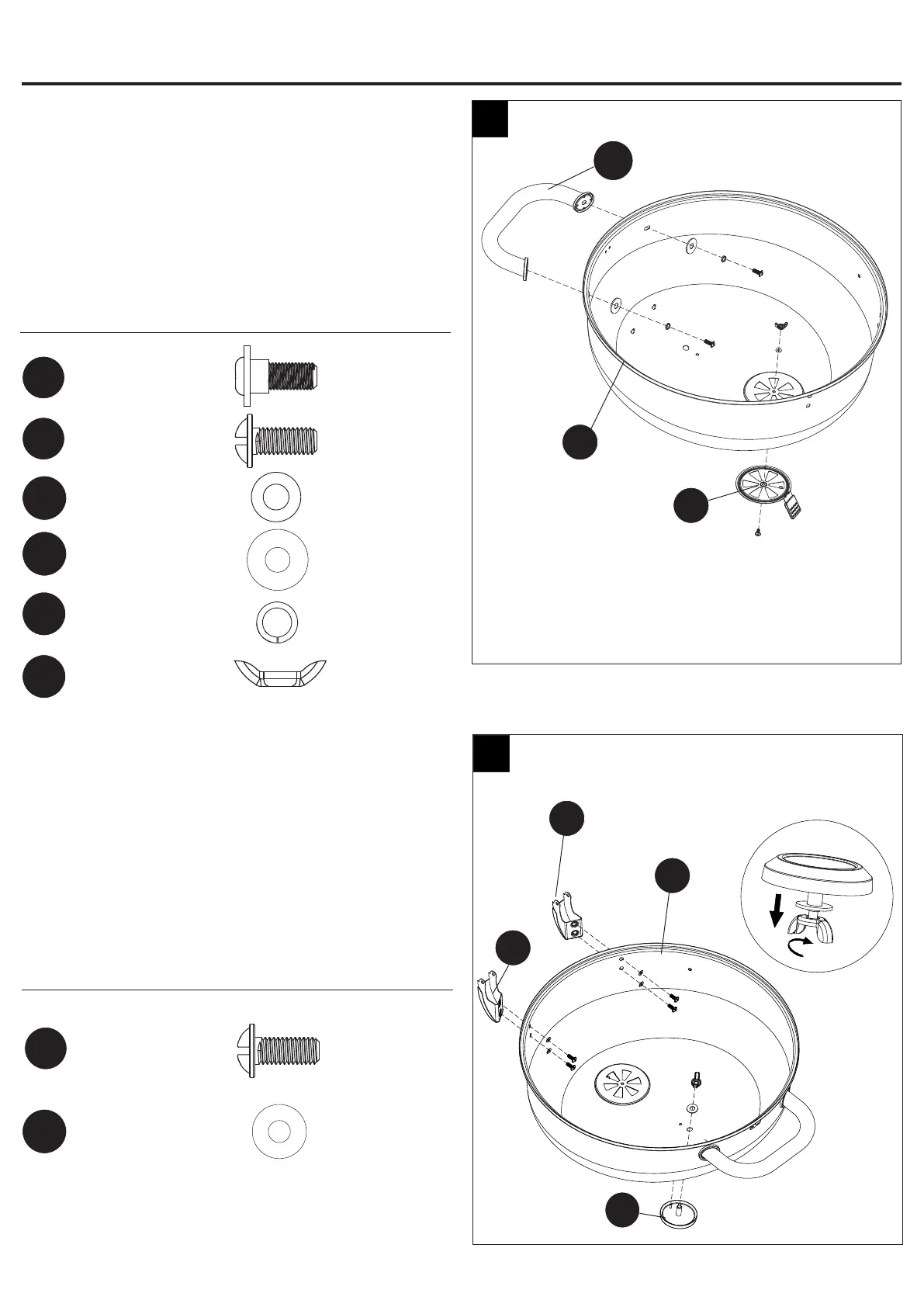

Paso 1: je la manija de la tapa y la ventila
Coloque la manija de la tapa (B) en la tapa (A) con dos
tornillos M6x12 (CC), arandelas grandes Ø6X22 (GG) y
arandelas de seguridad Ø6 (HH).
Fije la ventila (E) en la tapa (A) con un tornillo de
paso M5x10 (BB), una arandela Ø5 (EE) y una tuerca
mariposa M5 (II)
Aditamentos utilizados
1
A
Paso 2: je las bisagras superiores y el medidor de
temperatura
Fije la bisagra superior izquierda (C) y la bisagra superior
derecha (D) en la tapa (A) con cuatro tornillos M6x12 (CC)
y arandelas Ø6 (FF).
Fije el medidor de temperatura (F) en la tapa (A).
NOTA: primero, retire la arandela y la tuerca mariposa
preensambladas en el medidor de temperatura (F).
Aditamentos utilizados
C
INSTRUCCIONES DE ENSAMBLAJE
F
2
D
E
B
Tornillo de paso
M5x10
BB
x 1
Tornillo
M6x12
CC
x 2
Arandela
Ø5
EE
x 1
Arandela grande
Ø6x22
GG
x 2
Arandela de
seguridad Ø6
HH
x 2
Tuerca mariposa
M5
II
x 1
A
Arandela
Ø6
FF
x 4
Primero
Tornillo
M6x12
CC
x 4
