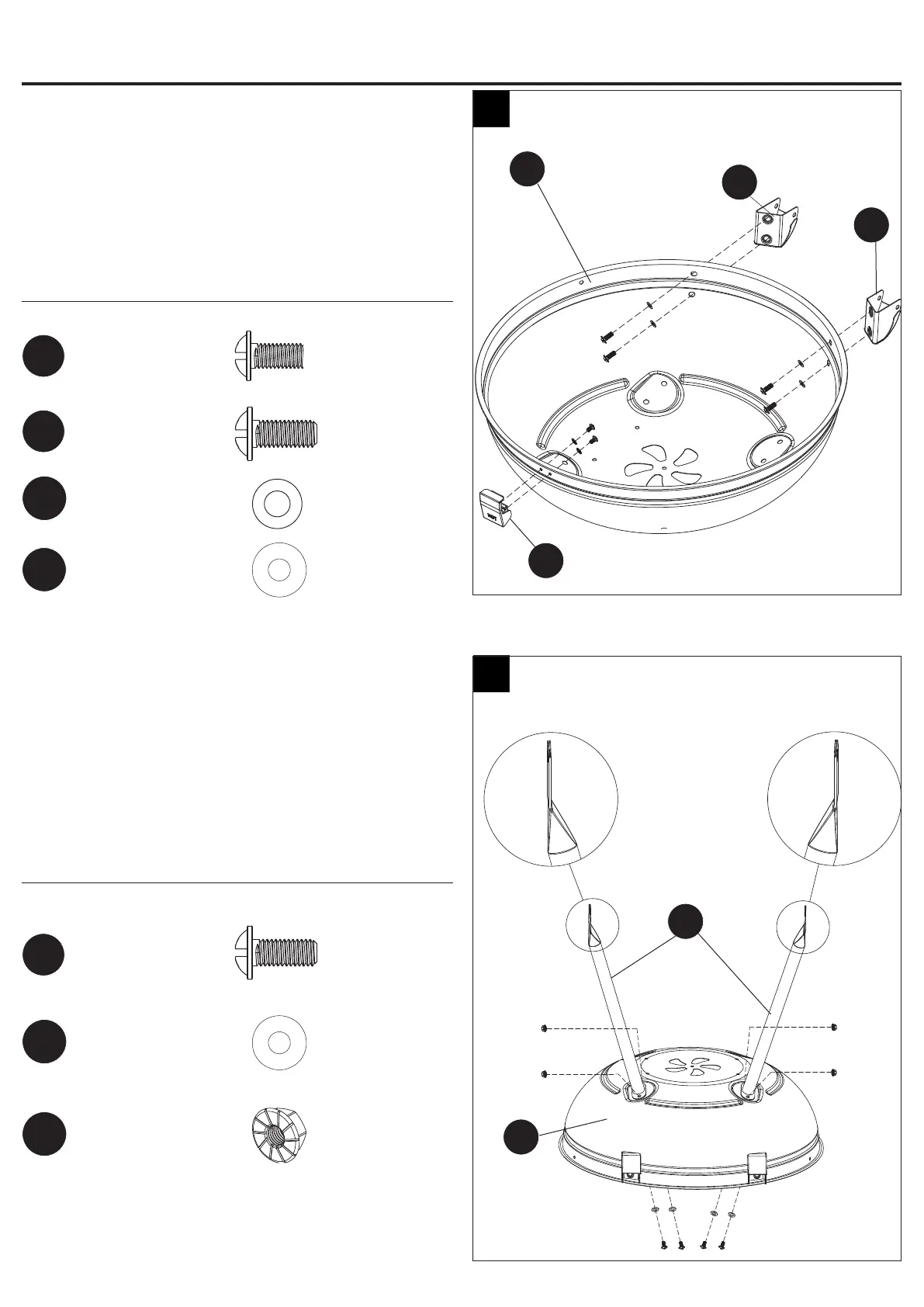

Paso 3: je las bisagras inferiores y el bloqueo
Fije la bisagra inferior izquierda (H) y la bisagra inferior
derecha (I) en la fuente inferior (G) con cuatro tornillos
M6x12 (CC) y arandelas Ø6 (FF).
Fije la cerradura (N) en la fuente inferior (G) con dos
tornillos M5x8 (AA) y arandelas Ø5 (EE).
Aditamentos utilizados
3
INSTRUCCIONES DE ENSAMBLAJE
G
Paso 4: je las patas con ruedas
Alinee los orificios de las patas con ruedas (S) y de la
fuente inferior (G). A continuación, fíjelos en la fuente
inferior (G) con cuatro tornillos M6x12 (CC), arandelas
Ø6 (FF) y tuercas M6 (KK).
NOTA: no apriete completamente los tornillos hasta que
la malla inferior esté ja.
Aditamentos utilizados
4
S
I
Arandela
Ø6
FF
x 4
H
N
Tornillo
M5x8
AA
x 2
G
Tornillo
M6x12
CC
x 4
Arandela
Ø6
FF
x 4
Tuerca
M6
KK
x 4
Tornillo
M6x12
CC
x 4
Arandela
Ø5
EE
x 2
