Master Forge CBC23043L - Page 24

24

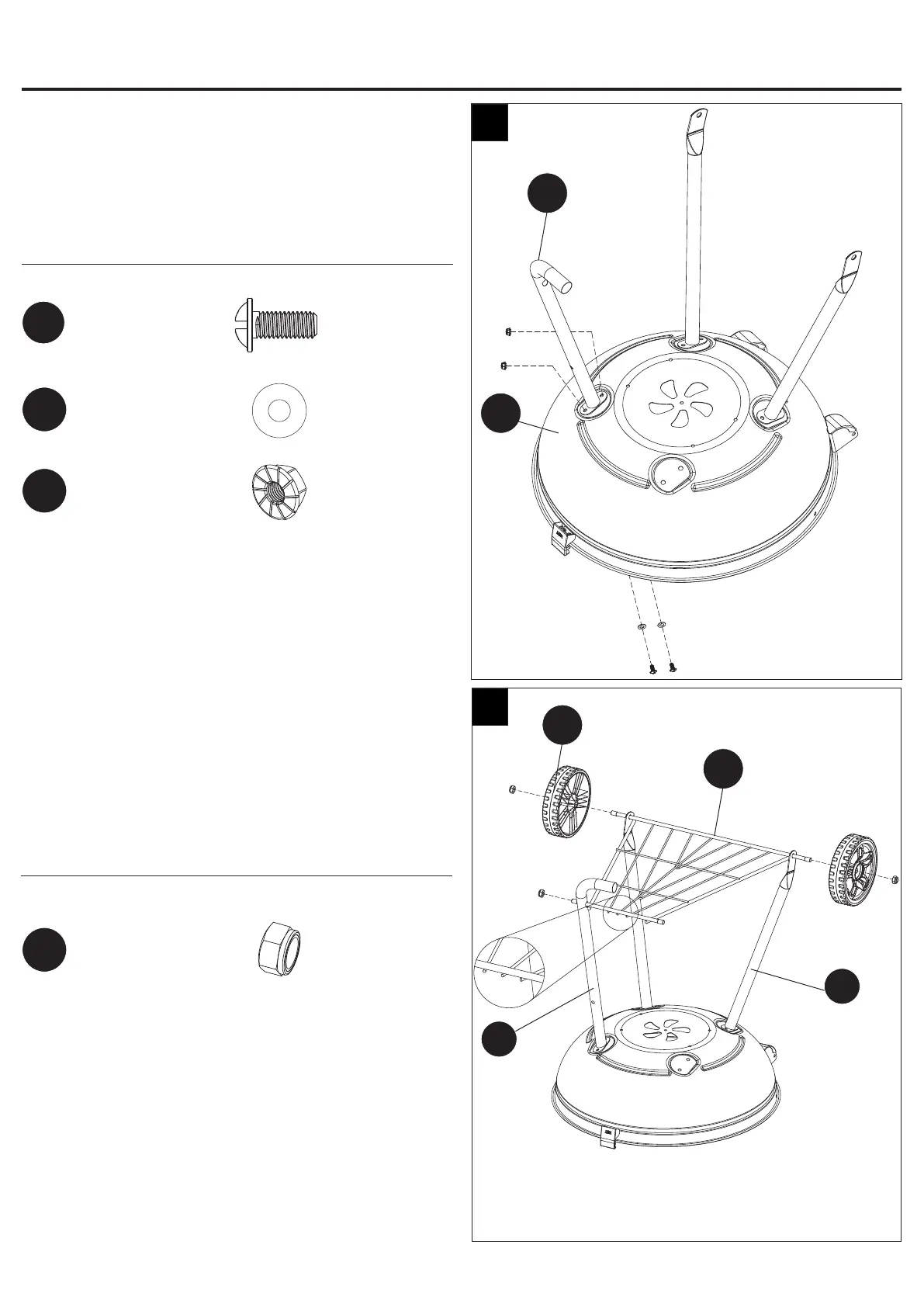

Paso 5: je las patas delanteras
Alinee los orificios de una pata delantera (T) y de la
fuente inferior (G). A continuación, fíjela en la fuente
inferior (G) con dos tornillos M6x12 (CC), arandelas Ø6
(FF) y tuercas M6 (KK).
Aditamentos utilizados
5
6
INSTRUCCIONES DE ENSAMBLAJE
S
T
T
G
Paso 6: je la malla inferior y las ruedas
Fije la malla inferior (W) en las patas con ruedas (S) y
una pata delantera (T) con una tuerca M10 (LL).
Fije las ruedas (U) en el eje de la malla inferior (W) con
dos tuercas M10 (LL).
Aditamentos utilizados
Tornillo
M6x12
CC
x 2
Arandela
Ø6
FF
x 2
Tuerca
M10
LL
x 3
W
U
Tuerca
M6
KK
x 2
