INSTRUCCIONES DE ENSAMBLAJE
1 2

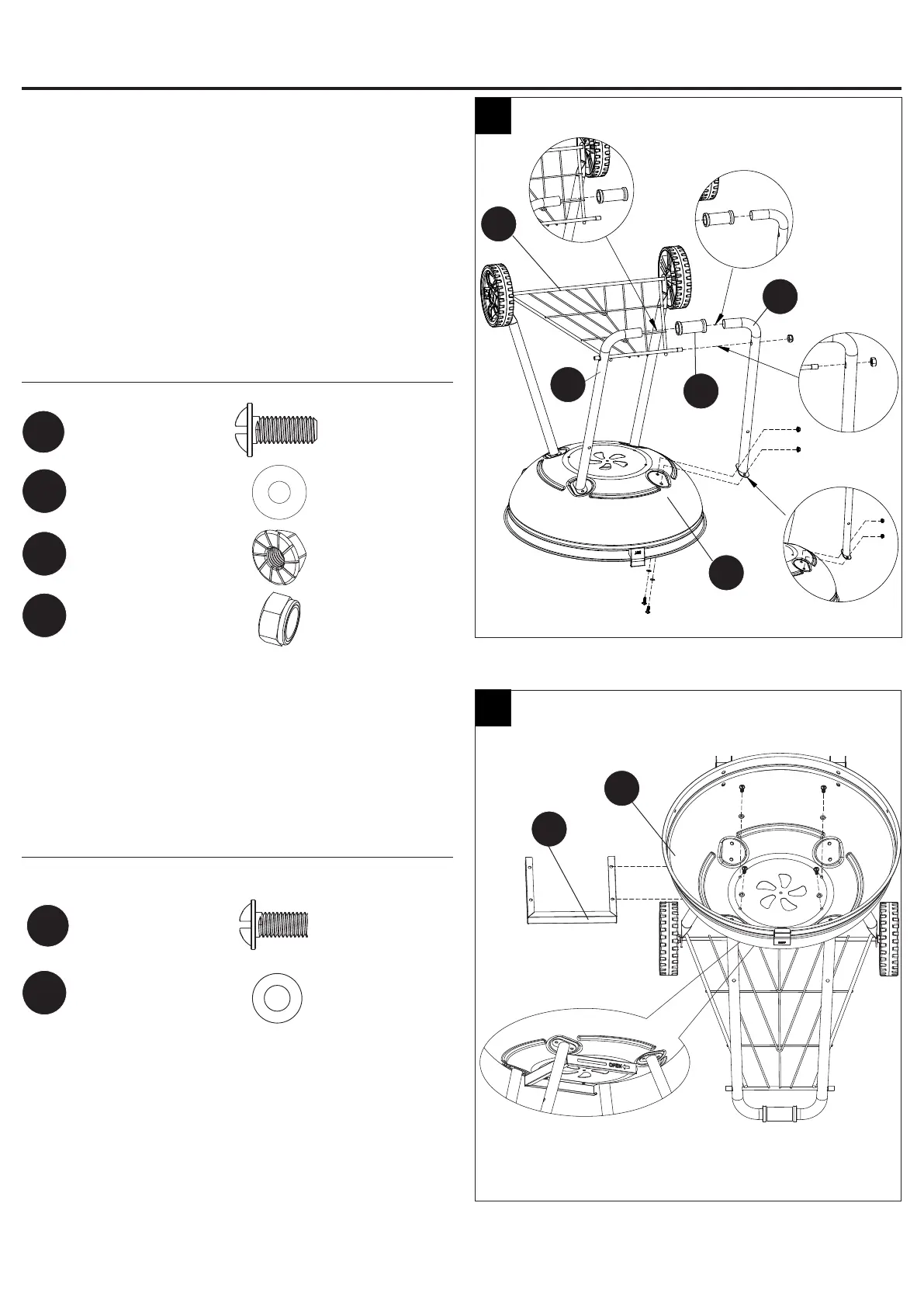

Paso 7: je el conector de patas y las patas delanteras
Conecte las patas delanteras (T) con el conector de
patas (V).
Alinee los oricios de las demás patas delanteras (T) y
de la fuente inferior (G). A continuación, fíjela en la fuente
inferior (G) con dos tornillos M6x12 (CC), arandelas Ø6
(FF) y tuercas M6 (KK).
Fije la malla inferior (W) en la otra pata delantera (T) con
una tuerca M10 (LL).
Aditamentos utilizados
Paso 8: je el deslizador del recibidor de cenizas
Alinee los orificios del deslizador del recibidor de
cenizas (O) y de la fuente inferior (G). Luego, fíjelo en
la fuente inferior (G) con cuatro tornillos M5x8 (AA) y
arandelas Ø5 (EE).
Aditamentos utilizados
8
3
4
T
G
W
Tornillo
M6x12
CC
x 2
Arandela
Ø6
FF
x 2
Tuerca
M6
KK
x 2
Tuerca
M10
LL
x 1
Tornillo
M5x8
AA
x 4
Arandela
Ø5
EE
x 4
G
O
