Master Forge CBC23043L - Page 26

26

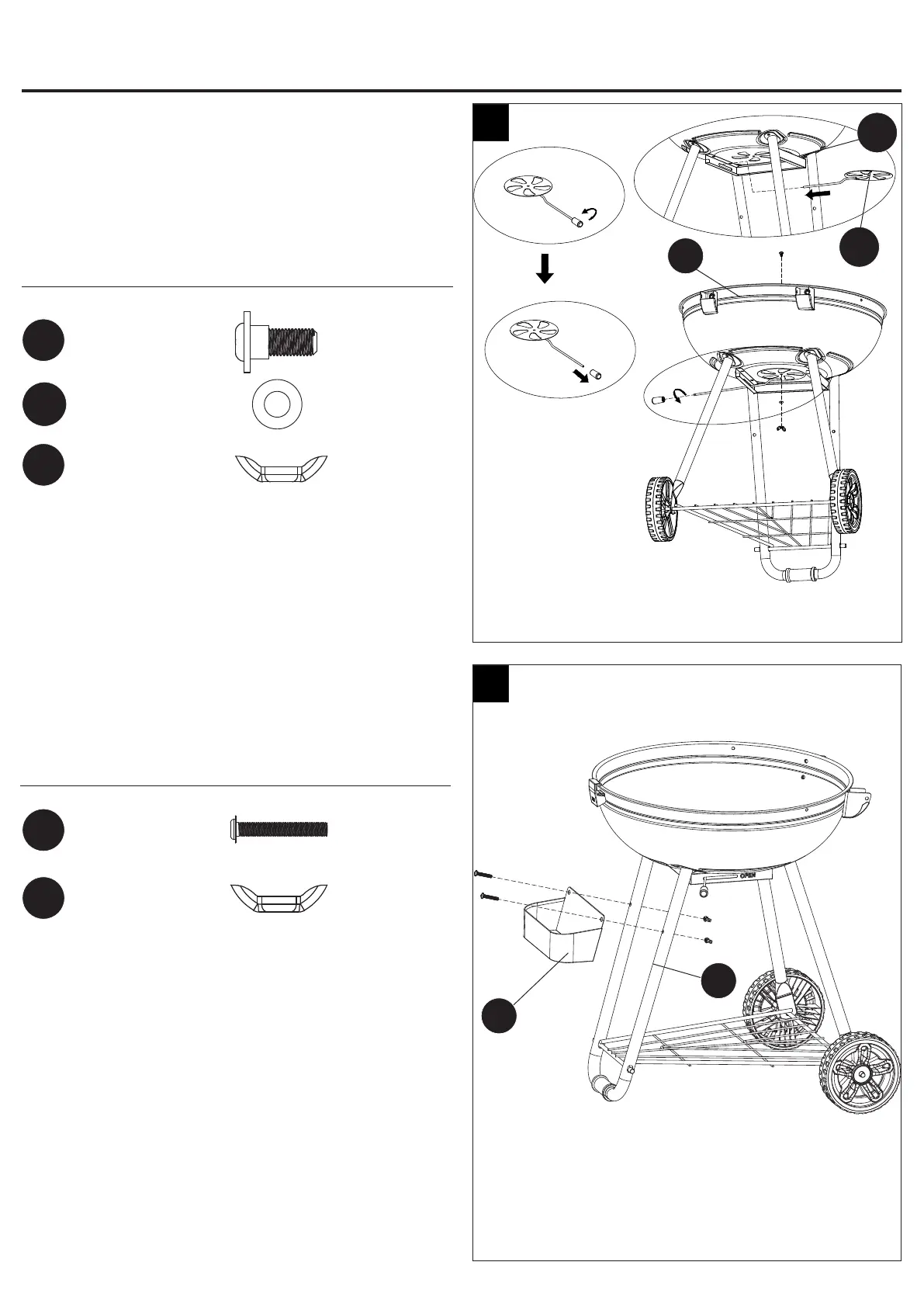

Paso 9: je el regulador de tiro inferior
Retire el mango del regulador de tiro inferior (P).
Pase la varilla del regulador de tiro (P) por el deslizador
del recibidor de cenizas (O) y fíjela en la fuente inferior
(G) con un tornillo de paso M5x10 (BB), una arandela
Ø5 (EE) y una tuerca de mariposa M5 (II).
Aditamentos utilizados
9
10
INSTRUCCIONES DE ENSAMBLAJE
T
M
P
O
Paso 10: je el especiero
Fije el especiero (M) en las patas delanteras (T).
Aditamentos utilizados
1
2
3
4
Tornillo de
paso M5x10
BB
x 1
Arandela
Ø5
EE
x 1
Tuerca
mariposa M5
II
x 1
G
Tornillo
M6x35
DD
x 2
Tuerca
mariposa M6
JJ
x 2
