27

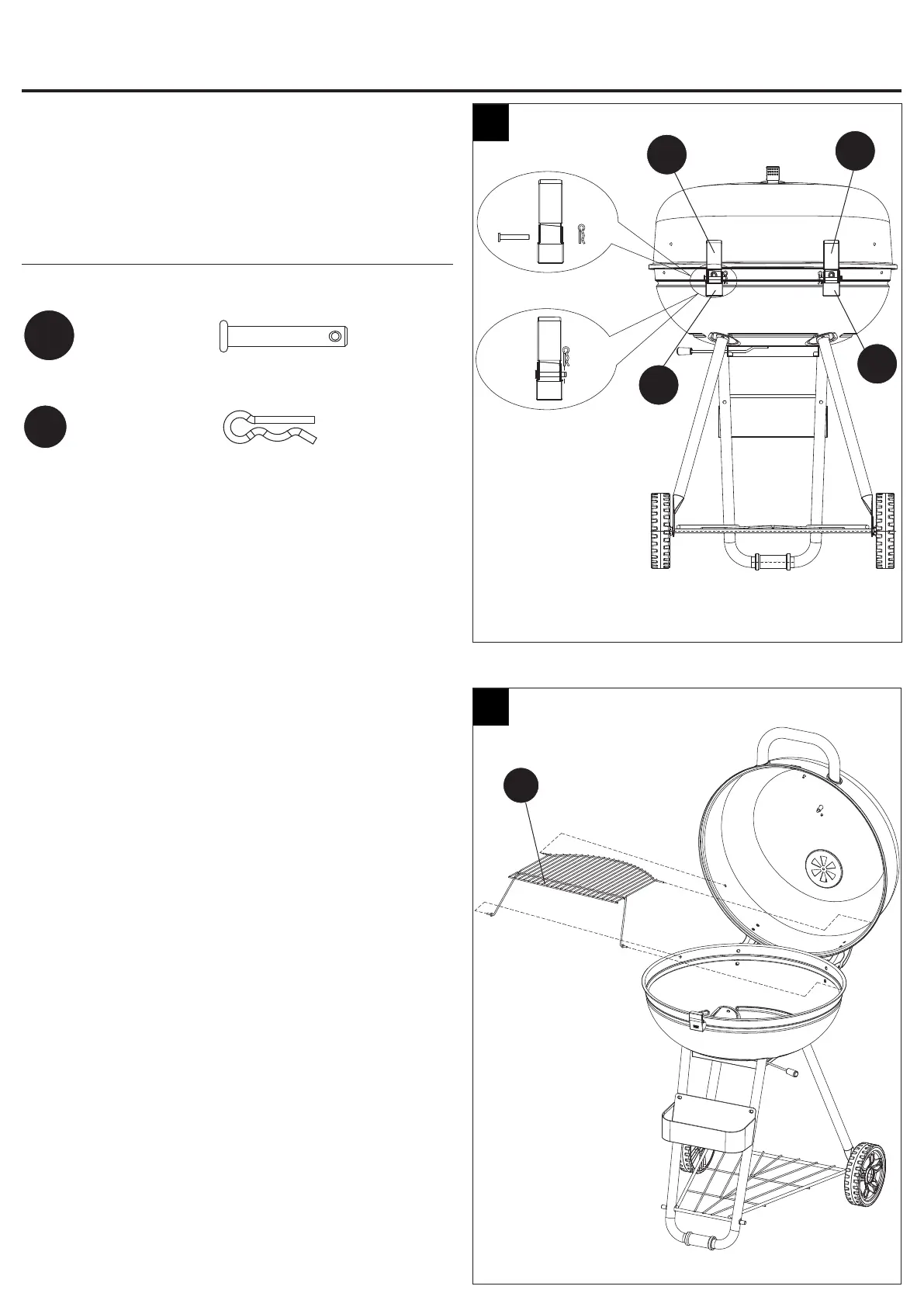

Paso 11: coloque la tapa en la fuente inferior
Alinee los oricios de la bisagra superior izquierda (C), la
bisagra superior derecha (D), la bisagra inferior izquierda
(H) y la bisagra inferior derecha (I). Luego, inserte los
pasadores Ø5x45 (MM) y los pasadores de chaveta
Ø1.4x38 (NN).
Aditamentos utilizados
11
12
INSTRUCCIONES DE ENSAMBLAJE
J
I
D
Paso 12: je la rejilla para calentar
Coloque la rejilla para calentar (J) en su lugar.
C
H
Pasador
Ø5x45
MM
x 2
Pasador de
chaveta
Ø1.4x38
NN
x 2
