30
Lowes.com/masterforge
®

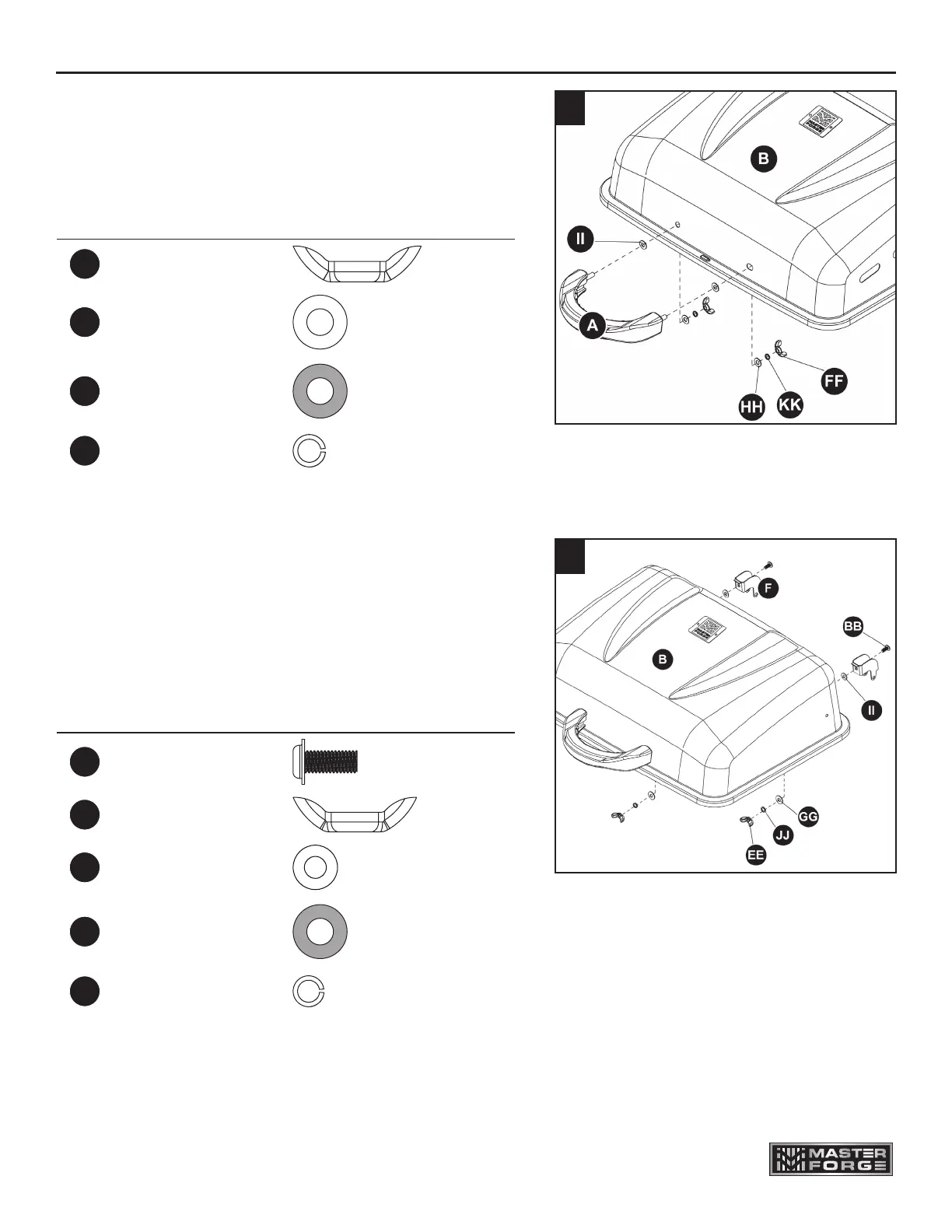

INSTRUCTIONS POUR L’ASSEMBLAGE
1. Fixez la poignée (A) au couvercle (B) à l’aide de
deux rondelles de 6 mm résistant à la chaleur (II),
de rondelles 6 mm (HH), de rondelles de blocage
de 6 mm (KK) et écrou à oreilles M6 (FF).
Quincaillerie utilisée
FF
Écrou à oreilles M6 x 2
HH
Rondelle 6 mm x 2
II
Rondelle de 6 mm
résistant à la
chaleur
x 2
KK
Rondelle de
blocage de 6 mm
x 2
1
2. Fixez les charnières supérieures (F) au couvercle
(B) à l’aide de deux ensembles de petite vis M5
de 12 mm (BB), de rondelle de 6 mm résistant à la
chaleur (II), de rondelles 5 mm (GG), de rondelle
de blocage de 5 mm (JJ) et d’écrous à oreilles M5
(EE).
Quincaillerie utilisée
BB
Petite vis M5 de
12 mm
x 2
EE
Écrou à oreilles M5 x 2
GG
Rondelle 5 mm x 2
II
Rondelle de 6 mm
résistant à la
chaleur
x 2
JJ
Rondelle de
blocage de 5 mm
x 2
2
