Master Forge GBT13039L - Instrucciones de Ensamblaje

55
Lowes.com/masterforge
®
INSTRUCCIONES DE ENSAMBLAJE

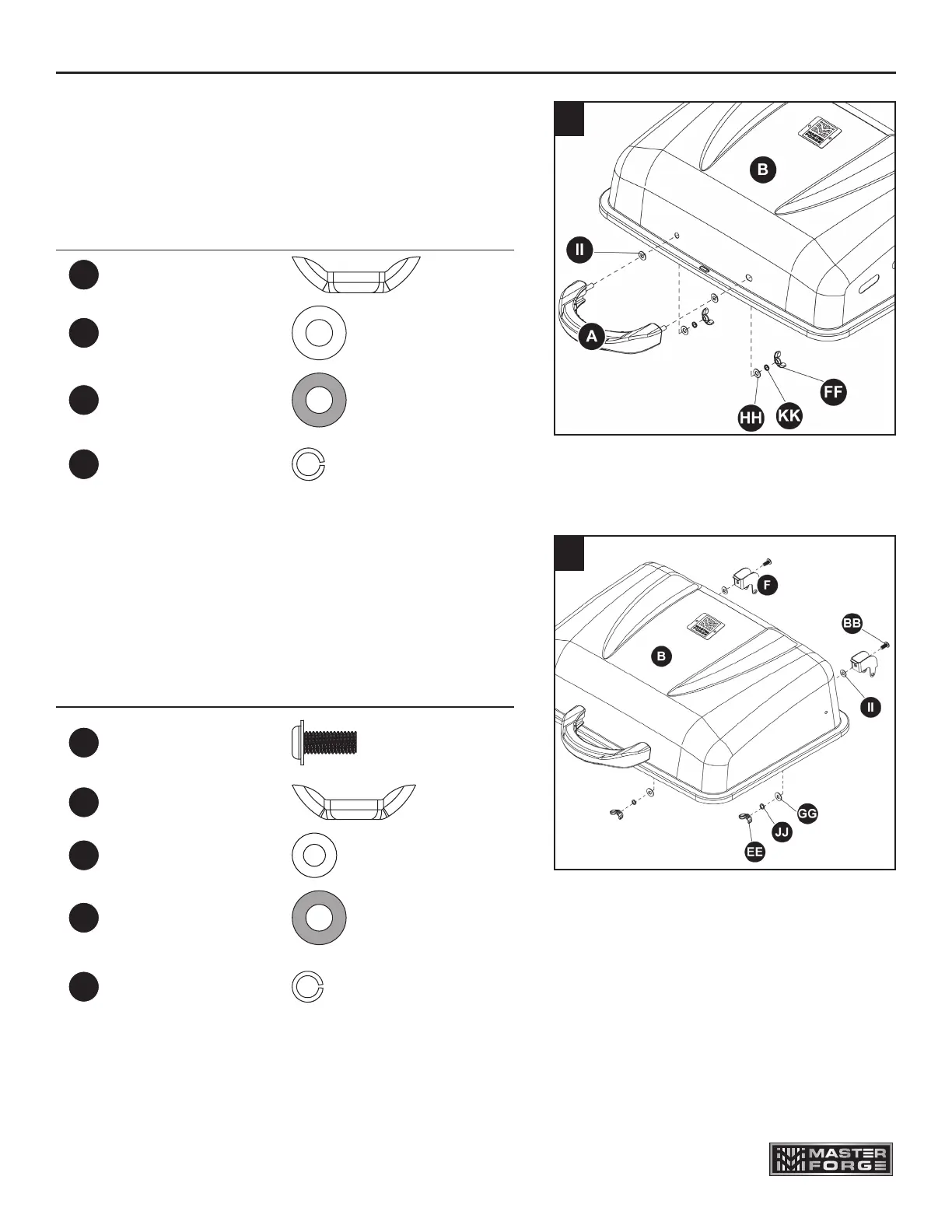

1. Fije la manija (A) a la tapa (B) con dos juegos de
dos arandelas resistentes al calor de 6 mm (II),
arandela 6 mm (HH), arandela de seguridadde
6 mm (KK) y dos tuercas mariposa M6 (FF).
Aditamentos utilizados
FF
Tuerca
mariposa M6
x 2
HH
Arandela 6 mm
x 2
II
Arandela resistente al
calor de 6 mm
x 2
KK
Arandela de seguridad
de
6 mm
x 2
1
2. Fije las bisagras superiores (F) a la tapa (B) con
dos juegos de tornillos M5 x 12 mm pequeño (BB),
arandelas de seguridadde 6 mm (II), arandela 5 mm
(GG), arandela de seguridad de 5 mm (JJ) y dos
tuercas mariposa M5 (EE).
Aditamentos utilizados
BB
Tornillo
M5 x 12 mm
pequeño
x 2
EE
Tuerca mariposa
M5
x 2
GG
Arandela 5 mm x 2
II
Arandela resistente
al calor de 6 mm
x 2
JJ
Arandela de
seguridad de
5 mm
x 2
2
