INSTRUCTIONS POUR L’ASSEMBLAGE

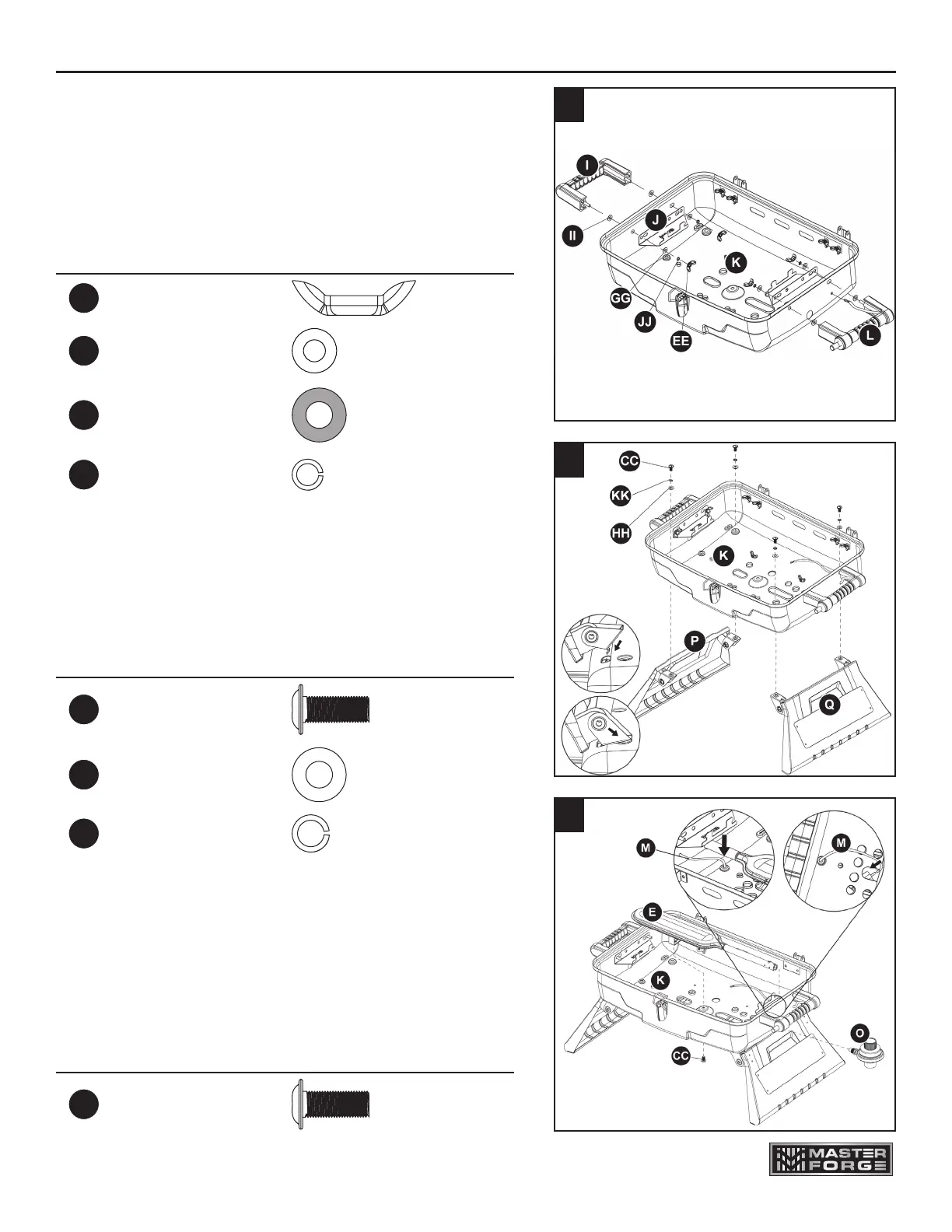

8. Fixez la brûleur (E) à la cuve inférieure (K) à l’aide
de ensembles de petite vis de M6 de 15 mm (CC).
Fixez la câble de l’allumeur (M) à la brûleur (E).
Fixez la régulateur/bouton de commande (O) à la
brûleur (E).
Quincaillerie utilisée
CC
Petite vis
M6 de 15 mm
x 1
6. Fixez la poignée latérale gauche (I), la poignée
latérale droite (L), et les supports de plaque
chauffante (J) à la cuve inférieure (K) à l’aide de
deux ensembles de petite vis (BB), de deux de
rondelles de 6 mm résistant à la chaleur (II), de
deux rondelles de 5 mm (GG), de deux rondelles de
blocage de 5 mm (JJ) et deux à oreilles M5 (EE).
Quincaillerie utilisée
EE
Écrou à oreilles M5 x 4
GG
Rondelle 5 mm x 4
II
Rondelle de 6 mm
résistant à la
chaleur
x 4
JJ
Rondelle de
blocage de 5 mm
x 4
6
7. Fixez les patte gauche (P), de la patte droite (Q), à
la cuve inférieure (K) à l’aide de quatre ensembles
de petite vis de M6 de 15 mm (CC), de rondelles 6
mm (HH), et de rondelle de blocage de 6 mm (KK).
Quincaillerie utilisée
CC
Petite vis
M6 de 15 mm
x 4
HH
Rondelle 6 mm x 4
KK
Rondelle de
blocage de 6 mm
x 4
7
8
