INSTRUCTIONS POUR L’ASSEMBLAGE
30

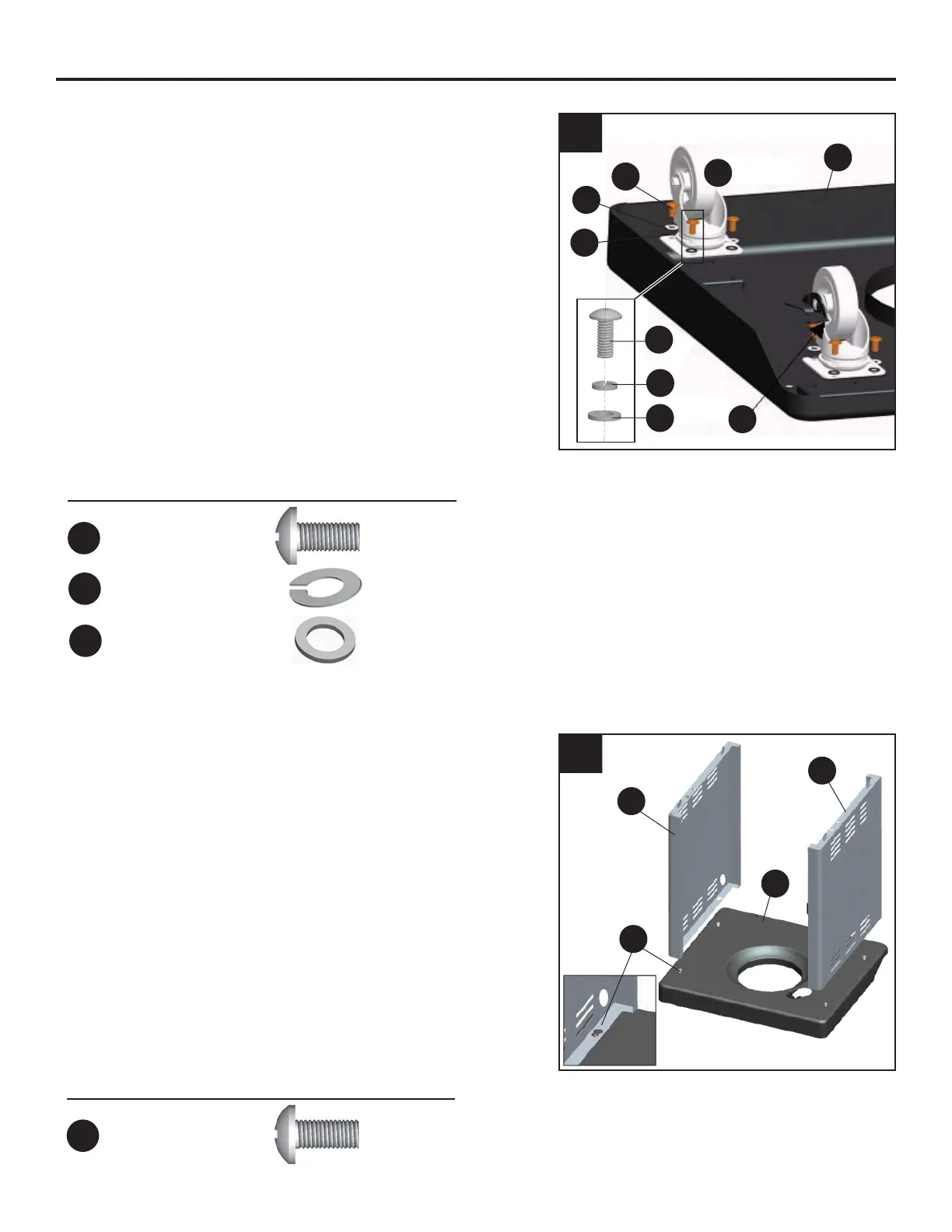

1. Repérez les deux roulettes avec frein (B) et
les deux roulettes sans frein (C). Fixez les
deux roulettes avec frein (B) à l’arrière (sur la
partie mince de la tablette inférieure) de la
tablette inférieure (A) à l’aide des quatre vis (AA),
que vous devez insérer dans les quatre rondelles
à ressort (EE), puis dans les quatre rondelles
plates (HH) et enfin dans les trous filetés de la
tablette inférieure (A). Fixez les deux roulettes
sans frein (B) à l’avant de la tablette inférieure
(A) à l’aide des quatre vis (AA), que vous devez
insérer dans les quatre rondelles à ressort (EE),
puis dans les quatre rondelles plates (HH) et
enfin dans les trous filetés de la tablette inférieure
(A). Serrez toutes les vis.
Quincaillerie utilisée
AA
x16
9LV0GHPP
2. Insérez quatre vis (AA) à moitié dans les trous
filetés de la tablette inférieure (A). Pour fixer le
panneau latéral gauche du chariot (D), placez
les encoches en trou de serrure du panneau
sur la tête des vis (AA) situées du côté gauche
de la tablette inférieure (A). Glissez le panneau
latéral gauche du chariot (D) de façon à ce que
la tête de la vis soit par-dessus la partie la plus
 pWURLWHGHO¶HQFRFKHHQWURXGHVHUUXUH9LVVH]
la vis (AA) sans trop la serrer, car vous aurez
besoin d’une petite marge de manœuvre afin
d’effectuer les prochaines étapes d’assemblage.
Répétez les étapes afin d’assembler le panneau
latéral droit du chariot (E).
B
E
A
AA
HH
C
1
2
EE
EE
x16
Rondelle
à ressort
HH
x16
Rondelle
ordinaire
Quincaillerie utilisée
AA
x4
9LV0GHPP
AA
D
A
AA
HH
EE
