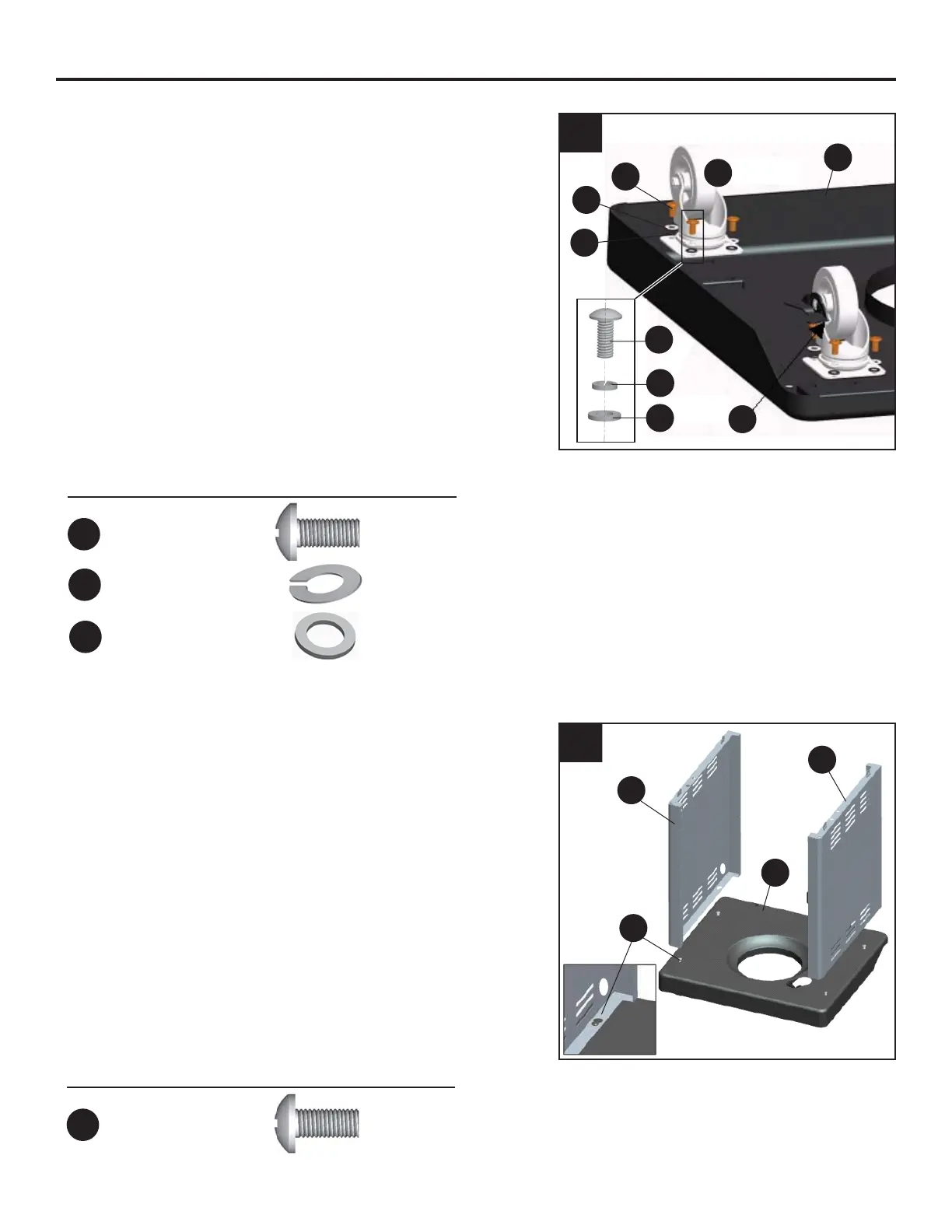

INSTRUCCIONES DE ENSAMBLAJE
53
1. Coloque las dos ruedas con seguro (8) y las
dos ruedas sin seguro (C). Fije las dos ruedas
con seguro (8) a la parte posterior ( rea del
estante inferior con un corte) del estante
inferior (A) con cuatro tornillos (AA) insertados
en cuatro arandelas de resorte (EE), luego a
través de cuatro arandelas lisas (HH) y en los
orificios roscados del estante inferior (A). Fije
las dos ruedas sin seguro (C) a la parte frontal
del estante inferior (A) con cuatro tornillos (AA)
insertados en cuatro arandelas de resorte (EE),
luego a través de cuatro arandelas lisas (HH) y
en los orificios roscados del estante inferior (A).
Apriete todos los tornillos.
Aditamentos utilizados
AA
x16
Tornillo M6x12
2. Inserte parcialmente 4 tornillos (AA) en los
orificios roscados del estante inferior (A).
Fije el panel lateral izquierdo del carrito (D)
colocando los orificios principales del panel
sobre las cabezas de los tornillos (AA) en el
costado izquierdo del estante inferior (A).
Deslice el panel lateral izquierdo del carrito
(D) de modo que la cabeza del tornillo quede
sobre la parte peque a del orificio principal.
Enrosque el tornillo (AA) al ras pero no lo
apriete porque se necesitar un espacio para
realizar ajustes en los pasos siguientes del
ensamblaje. Repita con el panel lateral
derecho del carrito (E).
B
E
A
AA
HH
C
1
2
EE
EE
x16
Arandela
de resorte
HH
x16
Arandela
lisa
Aditamentos utilizados
AA
x4
Tornillo M6x12
AA
D
A
AA
HH
EE
