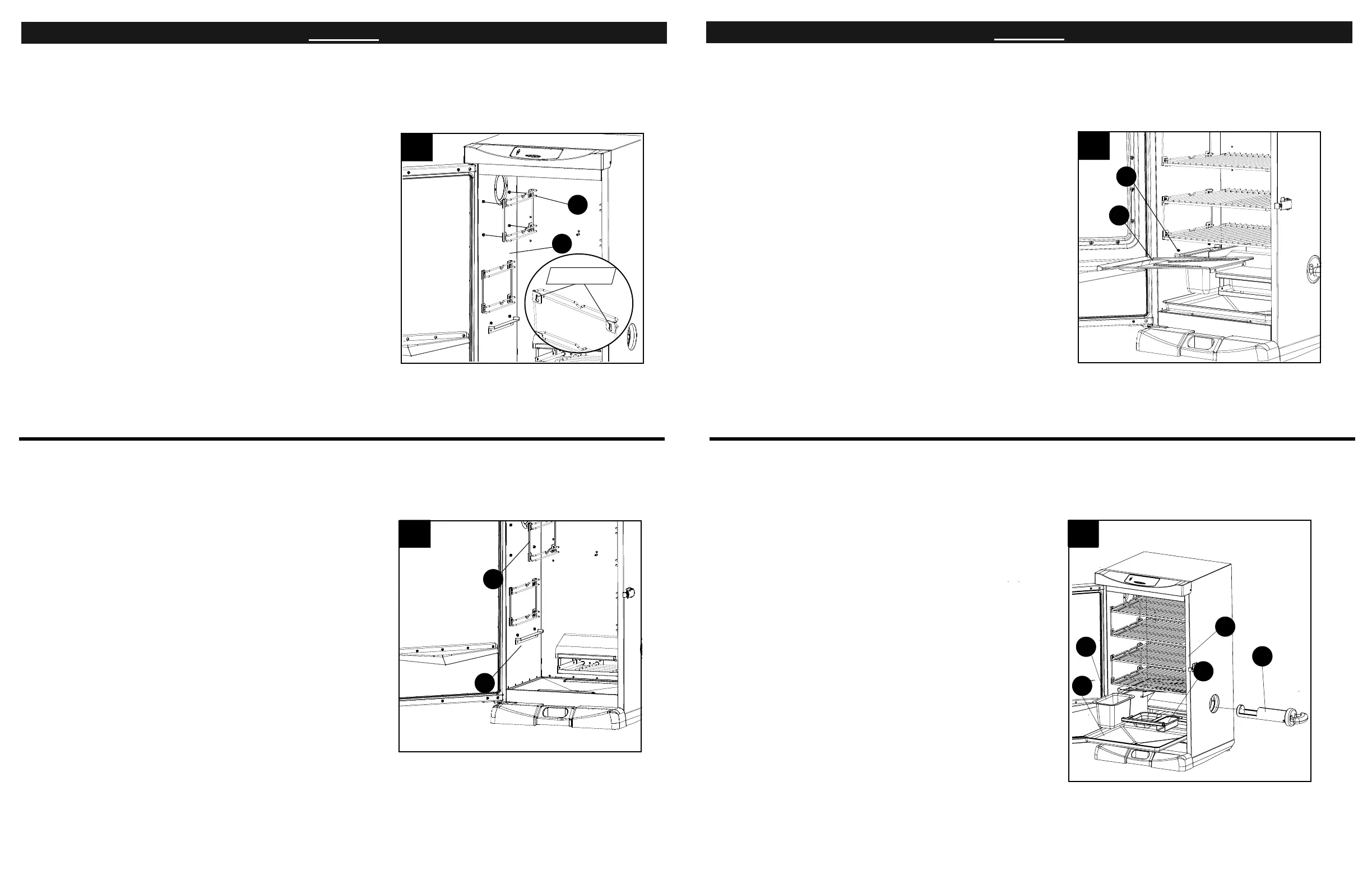

Masterbuilt 20071514 Assembly, Care & Use Manual

9
ARMADO
KEYHOLES
C
A
PASO7
Alinee los orifi cios guía en los soportes de las rejillas (C)
con las vigas dentro del cuerpo del ahumador (A).
Presione el soporte de la rejilla (C) hacia abajo para
fi jarla en su lugar. Repita este procedimiento con el
soporte de la rejilla (C) restante en ambos lados.
7
ORIFICIOS GUÍA
PASO 8
Coloque las rejillas de ahumado (D) dentro del cuerpo
del ahumador (A).
9
D
A
8
10
ARMADO
PASO 9
Alinee los orifi cios guía en el defl ector de goteo (E)
con las vigas dentro del cuerpo del ahumador (A).
Presione el defl ector de goteo (E) hacia abajo para
fi jarlo en su lugar.
9
A
E
PASO 10
Coloque el recipiente para agua (H) la bandeja de
astillas de madera (I) y la bandeja de goteo (F)
dentro del cuerpo del ahumador (A). Inserte el
cargador de astillas de madera (G) al costado del
cuerpo del ahumador (A).
10
G
A
I

H

