9
ASSEMBLY

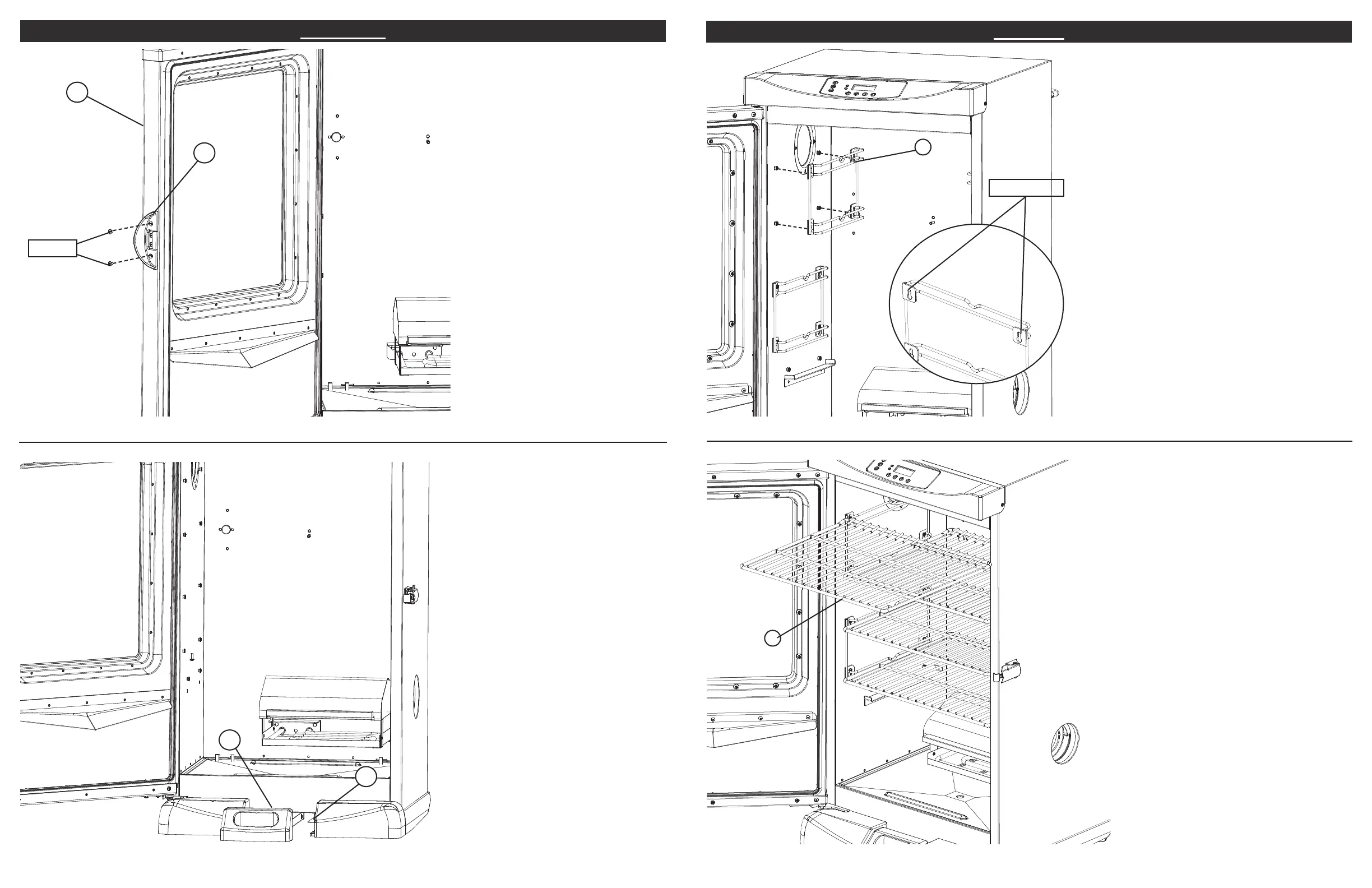

STEP 7
Position door handle (20) on door
w/window (19) as shown. Secure
using ST4x10 fl at head screws.
STEP 8
Slide grease tray (13) onto grease
tray brackets (22).
20
19
13
22
ST4x10
10
ARMADO
PASO 9
Alinee los orifi cios guía de las piezas
de apoyo de las rejillas (6) con los
pasadores del interior del cuerpo del
ahumador, como se ilustra. Presione
la pieza de apoyo de la rejilla hacia
abajo para fi jarla en su lugar.
Repita el paso para las otras piezas de
apoyo de las rejillas a ambos lados.
PASO 10
Coloque las rejillas de ahumado (4)
dentro del ahumador, como se ilustra.
6
4
ORIFICIOS GUÍA
