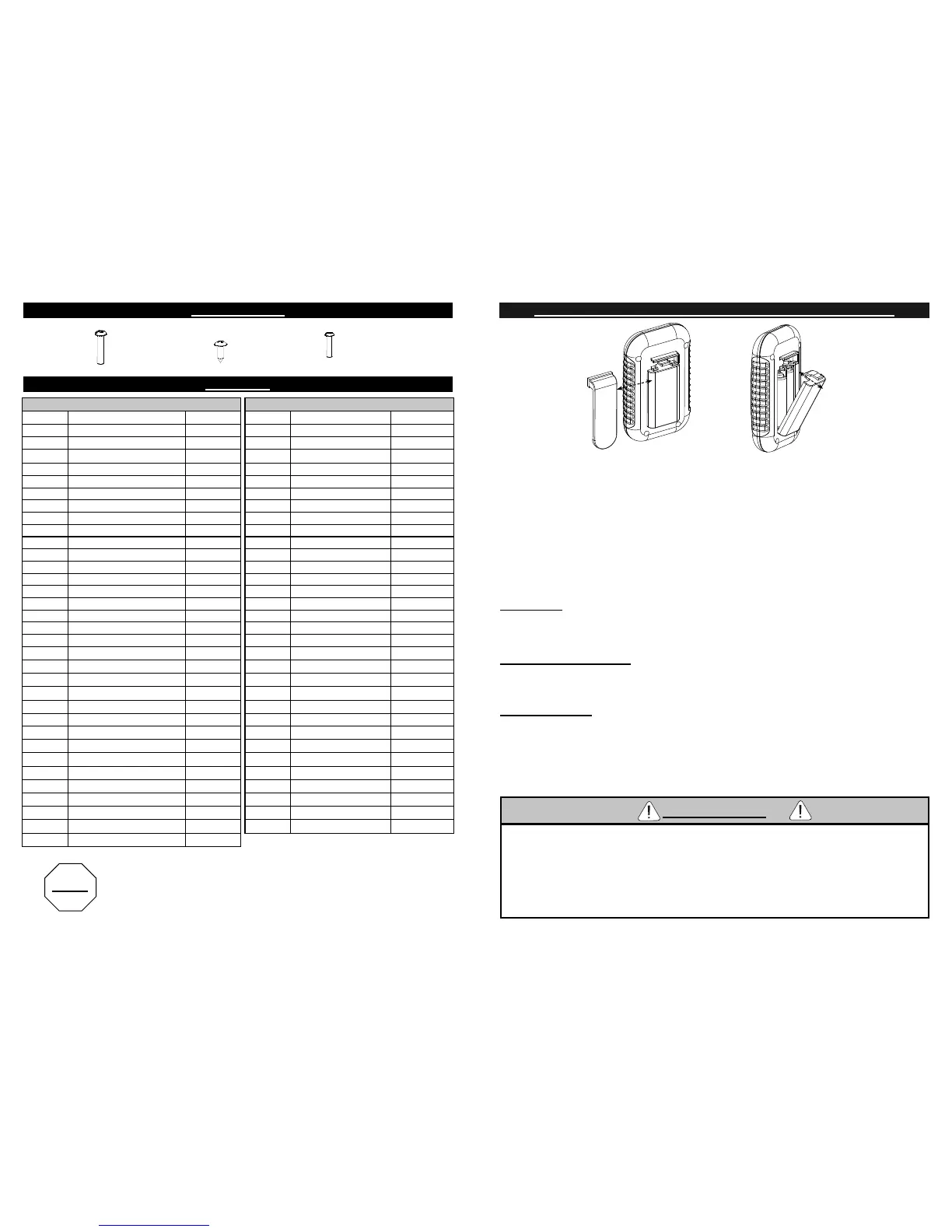

PARTS LIST
5
(C)
M6x9
Screw
Qty: 8
(A)
M6x25
Screw
Qty: 16
(B)
ST4x10
Screw
Qty: 8
STOP!
DO NOT RETURN TO RETAILER For Assembly Assistance, Missing or Damaged Parts
Call: MASTERBUILT Customer Service at 1-800-489-1581.
Please have Model Number and Serial Number available when calling.
These numbers are located on silver label on back of unit.
HARDWARE LIST
MODEL 20072912
PART NO REPLACEMENT PART ITEM NO
1 Body Kit, Black 9907120003
2 Digital Smoker Control 9007120007
3 Rear Handle Kit 9907120015
4 Smoking Rack 9007120002
5 Drip Defl ector Pan 9007120003
6 Cooking Grate Support 9007130018
7 Door Latch Kit, Black 9907120004
8 Water Bowl 9007120004
9 Wood Chip Tray 9007130026
10 Drip Pan 9007120009
11 Adjustable Screw Leg 910050006
12 Wood Chip Loader 9007130028
13 Grease Tray 9007120019
14 Wheel Kit 9907120017
15 Element Kit, 800 Watt 9907120011
16 Wood Chip Housing Kit 9907130009
17 Meat Probe
Preassembled
18 Air Damper Kit 9907120005
19 30” Door Kit, SS 9907120001
20 Door Handle Kit 9907120012
21 Right Front Foot Kit 9907120006
Left Front Foot Kit 9907120007
22 Grease Tray Bracket Kit 9907120016
23 Right Trim Panel Kit 9907120009
Left Trim Panel Kit 9907120010
24 Door Hinge Kit 9907120013
Hinge Cover Kit 9907120008
25 Control Panel Housing Kit 9907120002
26 LED Light Kit 9907120018
27 Digital Remote 9007120008
Drip Defl ector Support Kit 9907120040
Hardware Kit 9907120019
Instruction Manual 9807130003
MODEL 20073012
PART NO REPLACEMENT PART ITEM NO
1 Body Kit, Black 9907120022
2 Digital Smoker Control 9007120015
3 Rear Handle Kit 9907120028
4 Smoking Rack 9007120012
5 Drip Defl ector Pan 9007120013
6 Cooking Grate Support 9007130019
7 Door Latch Kit, Black 9907120004
8 Water Bowl 9007120014
9 Wood Chip Tray 9007130026
10 Drip Pan 9007120016
11 Adjustable Screw Leg 910050006
12 Wood Chip Loader 9007130028
13 Grease Tray 9007120018
14 Wheel Kit 9907120017
15 Element Kit, 1200 Watt 9907120027
16 Wood Chip Housing Kit 9907130009
17 Meat Probe
Preassembled
18 Air Damper Kit 9907120005
19 40” Door Kit, SS 9907120020
20 Door Handle Kit 9907120012
21 Right Front Foot Kit 9907120023
Left Front Foot Kit 9907120024
22 Grease Tray Bracket Kit 9907120016
23 Right Trim Panel Kit 9907120025
Left Trim Panel Kit 9907120026
24 Door Hinge Kit 9907120013
Hinge Cover Kit 9907120008
25 Control Panel Housing Kit 9907120021
26 LED Light Kit 9907120018
27 Digital Remote 9007120008
Hardware Kit 9907120019
Instruction Manual 9807130003
14
Para cambiar las pilas:
• Para retirar las pilas, deslice la presilla hacia la derecha.
• Presione hacia abajo la pestaña de la tapa y extráigala.
• Instale 2 pilas alcalinas "AAA". Verifi que los símbolos positivo (+) y negativo (-), en el comparti-
mento y las pilas, para garantizar que estén instaladas correctamente.
• Vuelva a colocar la tapa de las pilas.
• Quite las pilas antes de guardar el control remoto.
Para comprobar el alcance de frecuencia:
• Encienda la unidad.
• Con el control remoto encienda y apague la luz a medida que se aleja de la unidad.
• Cuando la luz ya no se encienda o apague, el control remoto estará fuera del alance de frecuencia.
IMPORTANTE
• No deje el control remoto expuesto a la luz solar durante largos períodos de tiempo.
• El control remoto tienen un alcance de hasta 100 pies (30 m).
• Compruebe el alcance de frecuencia antes y durante el uso de la unidad.
SOLUCIÓN DE PROBLEMAS
Si el control remoto no está funcionando bien o no se comunica correctamente con el controlador, puede
deberse a que las pilas tienen poca carga, están instaladas de manera incorrecta o el control remoto no está
enlazado correctamente con el controlador.
Posibles soluciones
• Cambie las pilas e instálelas de acuerdo con la imagen del compartimento para pilas
• Enlace el control remoto y el controlador haciendo lo siguiente:
a. Encienda el controlador y apagar control remoto.
b.
Presione y mantenga presionado el botón "SET TEMP" (fi jar temperatura) del controlador durante 3 segundos.
c. En el control remoto, presione “MEAT PROBE” (termómetro para carne), “LIGHT” (luz), “MEAT
PROBE”, “LIGHT” (todos los botones deben presionarse con una diferencia de 5 segundos uno de
otro) Se emitirá un pitido corto después de presionar cada botón.
CÓMO UTILIZAR EL PANEL DE CONTROL Y EL CONTROL REMOTO
ADVERTENCIA
• Guarde las pilas lejos del alcance de los niños pequeños. Si alguien se traga una pila, consulte
de inmediato con un médico.
• Verifi que que haya colocado correctamente las pilas. Las pilas mal instaladas pueden provocar
fugas y/o riesgo de explosión.
• No tire las pilas al fuego.
• No mezcle pilas viejas y nuevas.
• No mezcle pilas alcalinas, estándar (de carbón-cinc) o recargables (ni-cad, ni-mh, etc.).
*Las pilas no
están incluidas
