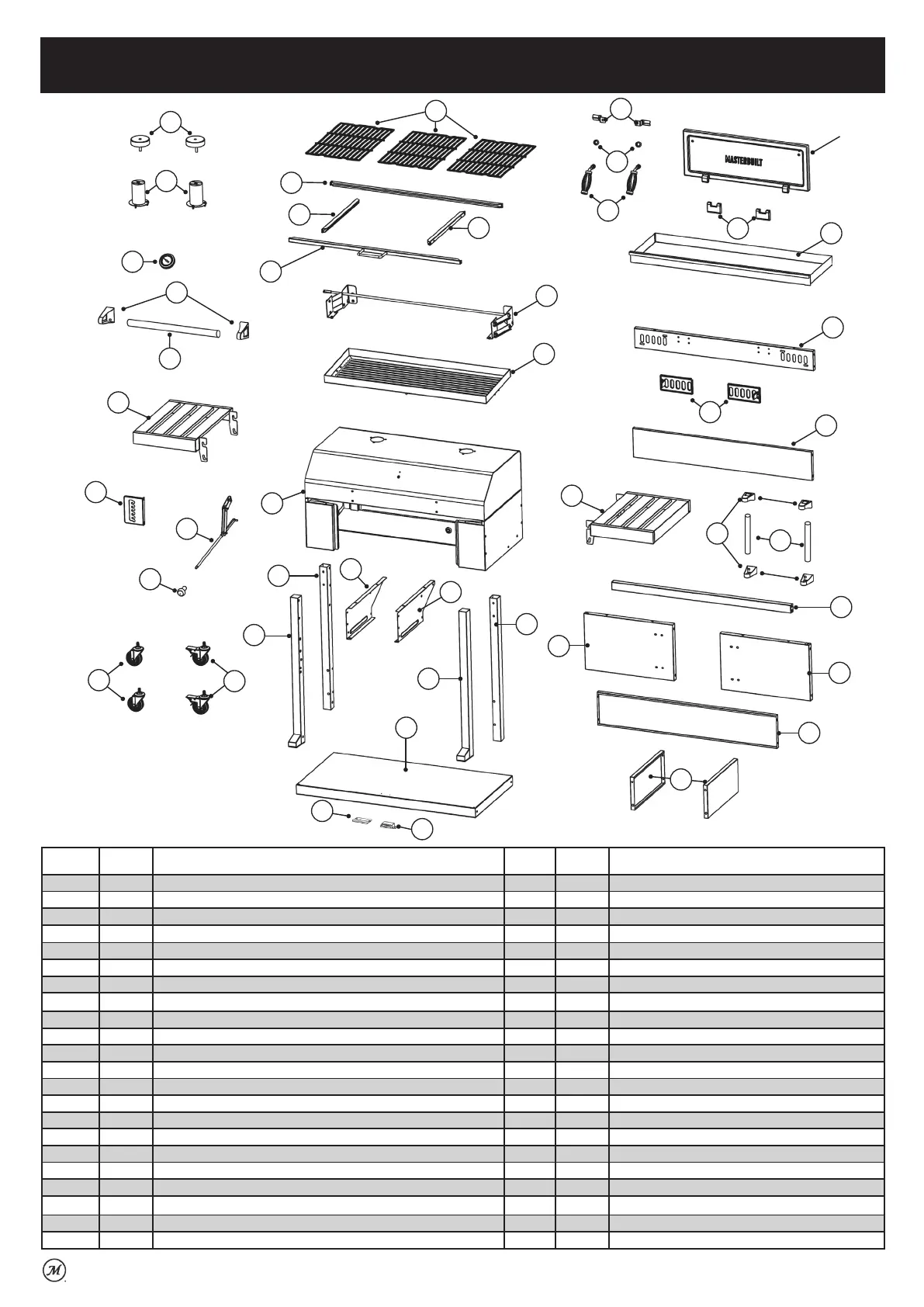

Parts List | Liste des pièces | Lista de partes
El producto real puede ser distinto
de la imagen mostrada.
13
14
15
1
2
36
33
31
30
29
3
4
5
6
7
24
27
28
8
9
6
16
12
21
44
41
26
20
23
10
11
19
22
43
42
40
38
39
35
25
17
18
37
34
Ítem #
Cant. Descripción
Ítem #
Cant. Descripción
1 2 Tapa de la chimenea de humo 23 1 Pata derecha delantera #2
2 2 Chimenea de humo 24 1 Panel inferior izquierdo del fogón
3 1 Medidor de temperatura 25 1 Panel inferior derecho del fogón
4 2 Soporte del asa de la tapa 26 1 Repisa inferior del carro
5 1 Asa de la tapa 27 1 Tope de puerta
6 2 Repisa lateral 28 1 Imán de puerta
7 1 Panel de ajuste ranurado 29 2 Traba de sujeción de la puerta del carbón
8 1 Ensamblaje de la unión de la bandeja para el carbón vegetal 30 2 Arandela del asa de la puerta del carbón
9 1 Perilla de la unión de la bandeja para el carbón vegetal 31 2 Asa de la puerta del carbón
10 2 Ruedecillas oscilantes 32 1 Puerta del carbón
11 2 Ruedecillas oscilantes con bloqueo 33 2 Bisagra de la puerta del carbón
12 3 Rejilla de cocción 34 1 Bandeja de cenizas
13 1 Marco posterior de la rejilla de cocción 35 1 Panel frontal del carro
14 1 Marco lateral izquierdo de la rejilla de cocción 36 2 Regulador de aire
15 1 Marco lateral derecho de la rejilla de cocción 37 1 Panel posterior del carro
16 1 Marco delantero de la rejilla de cocción con asa 38 4 Soporte del asa de la puerta
17 1 Ensamblaje de elevación de la bandeja para el carbón vegetal 39 2 Asa de la puerta
18 1 Bandeja para el carbón vegetal 40 1 Panel superior del compartimiento
19 1 Ensamblaje de la tapa y fogón 41 1 Puerta izquierda del compartimiento
20 1 Pata izquierda posterior #3 42 1 Puerta derecha del compartimiento
21 1 Pata izquierda delantera #2 43 1 Panel posterior del compartimiento
22 1 Pata derecha posterior #1 44 2 Panel del compartimiento
