14

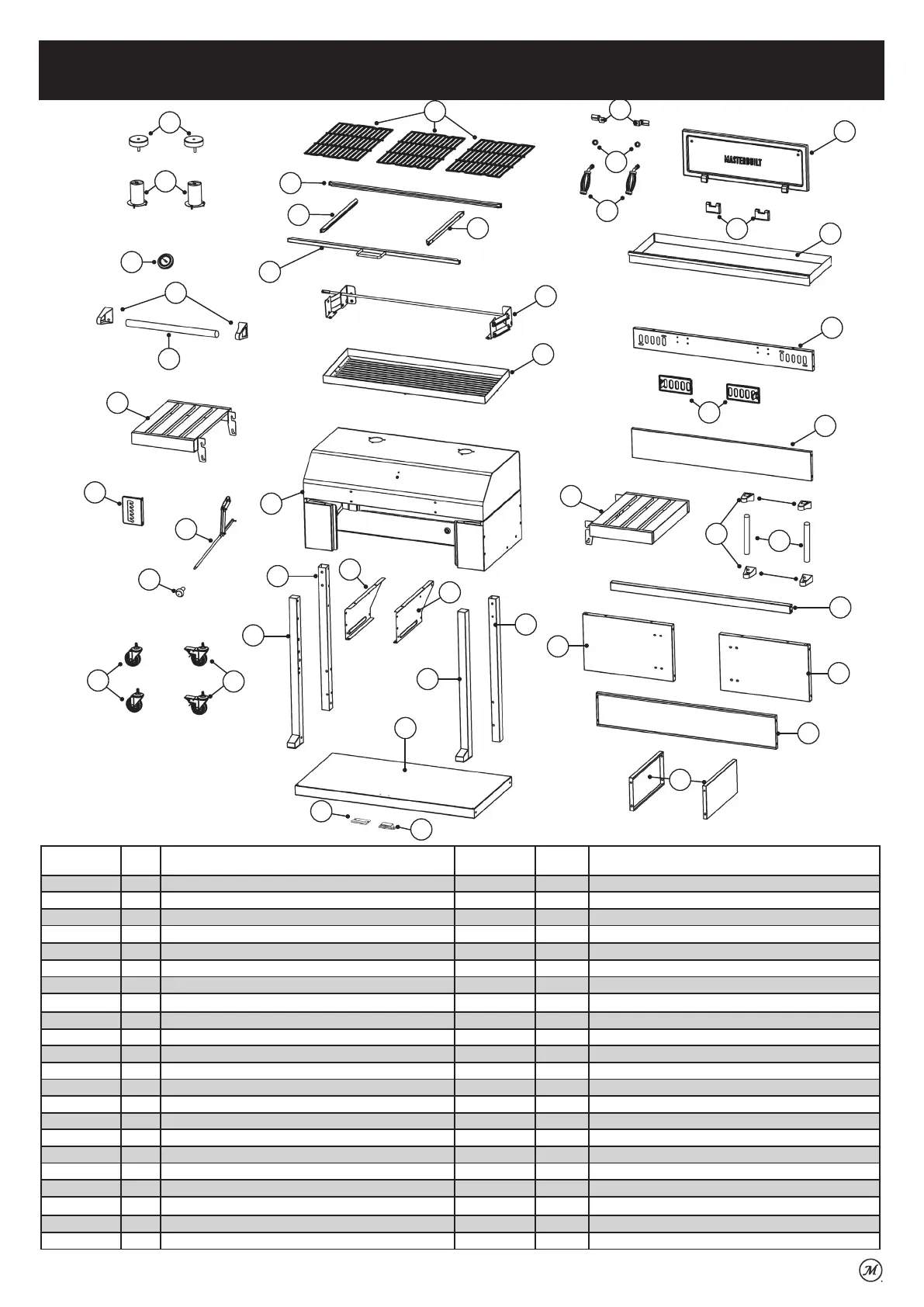

Le produit réel peut différer
de l’illustration.
13
14
15
1
2
36
33
31
30
29
3
4
5
6
7
24
27
28
8
9
6
16
12
21
44
41
26
20
23
10
11
19
22
43
42
40
38
39
35
25
17
18
37
34
32
N
o
d’article
Qté Description
N
o
d’article
Qté Description
1 2 Enjoliveur de la cheminée 23 1 Pied avant droit n
o
2
2 2 Cheminée 24 1 Panneau inférieur gauche du foyer
3 1 Indicateur de température 25 1 Panneau inférieur droit du foyer
4 2 Butée d’arrêt de la poignée 26 1 Étagère inférieure du chariot
5 1 Poignée du couvercle 27 1 Butée de porte
6 2 Étagère latérale 28 1 Aimant de la porte
7 1 Panneau d’ajustement à fentes 29 2 Loquet de verrouillage de la porte pour le charbon
8 1 Assemblage de liaison du plateau à charbon 30 2 Rondelle de la poignée de porte pour le charbon
9 1 Bouton de liaison du plateau à charbon 31 2 Poignée de la porte pour le charbon
10 2 Roulettes pivotantes 32 1 Porte pour le charbon
11 2 Roulettes pivotantes bloquantes 33 2 Charnière de la porte pour le charbon
12 3 Grille de cuisson 34 1 Bac à cendres
13 1 Châssis arrière des grilles de cuisson 35 1 Panneau avant du chariot
14 1 Châssis de gauche des grilles de cuisson 36 2 Clapet à air
15 1 Châssis de droite des grilles de cuisson | 37 1 Panneau arrière du chariot
16 1 Châssis avant des grilles de cuisson avec poignée 38 4 Pare-chocs de la poignée de porte
17 1 Assemblage de soulèvement du plateau à charbon 39 2 Poignée de porte
18 1 Plateau à charbon 40 1 Panneau supérieur de l’armoire
19 1 Assemblage du couvercle et du foyer 41 1 Porte de gauche de l’armoire
20 1 Pied arrière gauche n
o
3 42 1 Porte de droite de l’armoire
21 1 Pied avant gauche n
o
2 43 1 Panneau arrière de l’armoire
22 1 Pied arrière droit n
o
1 44 2 Panneau de l’armoire
Parts List | Liste des pièces | Lista de partes
