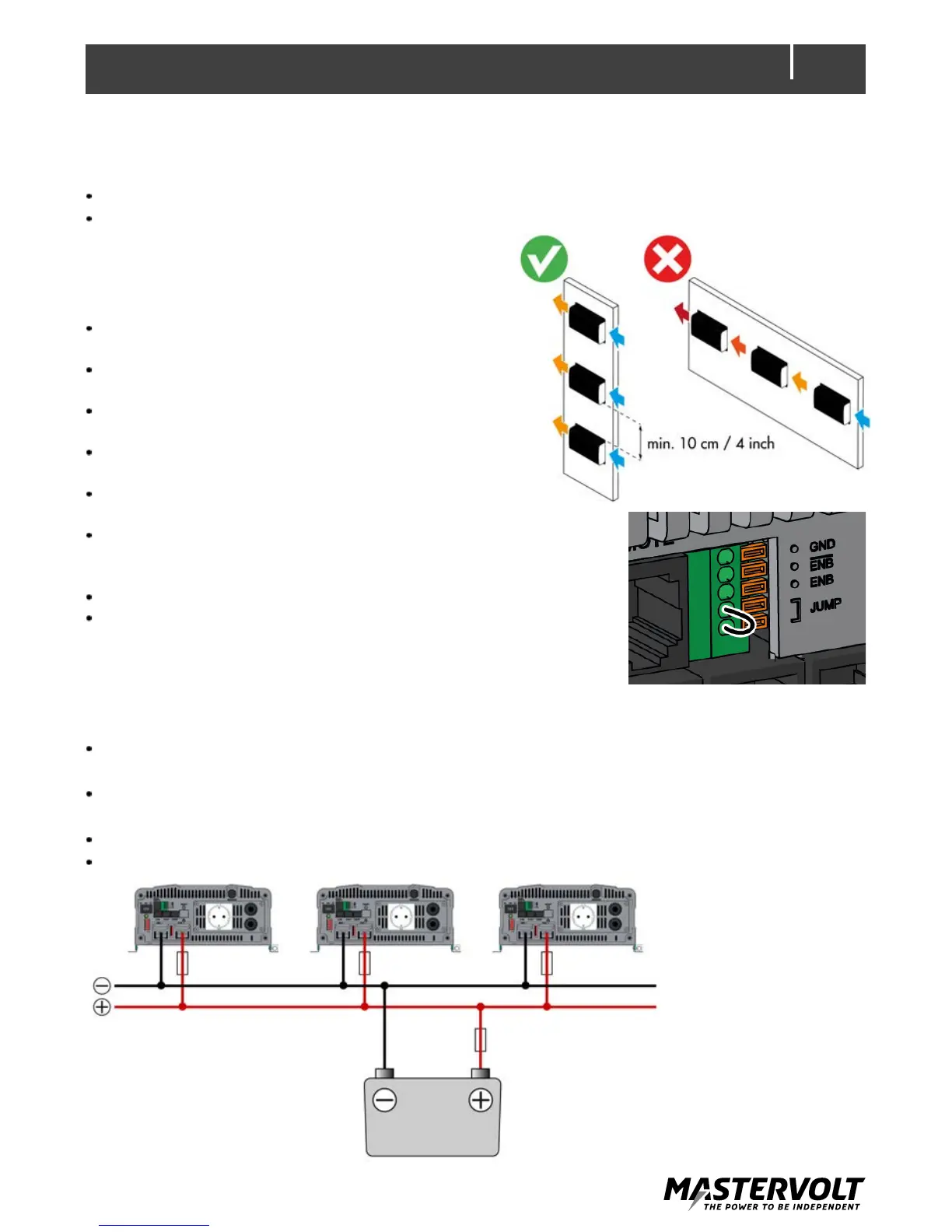

10. Cómo crear sistemas con varias unidades
El AC Master 2500/3500 le permite crear los siguientes sistemas con múltiples unidades:
Configuración en paralelo con entre 2 y 15 unidades, para crear una mayor potencia de salida.
Configuración trifásica con 3 unidades para crear una salida trifásica.
Requisitos para la instalación
Al crear un sistema con varias unidades, asegúrese
siempre de que:
usa únicamente unidades AC Master idénticas y
con la misma referencia;
mantiene un espacio libre de al menos 10 cm
entre las unidades;
no posiciona ninguna unidad dentro del flujo de
aire de otra unidad; consulte la figura;
el interruptor principal esté apagado antes de
empezar a configurar cada unidad;
los conmutadores DIP 7 y 8 estén en la posición
«1» para cada unidad;
todas las unidades del sistema estén ajustadas a la misma
tensión de salida CA y frecuencia, mediante los conmutadores
DIP 1 y 3;
siempre existe una unidad maestra en su sistema;
se establece la terminación del bus CAN colocando los
puentes en la primera y la última unidad. Esto se realiza
conectando las dos ranuras de puente; consulte la figura.
Cableado de CC
El cableado está sometido a corrientes elevadas. Para una instalación segura:
Todos los cables deben tener una sección correcta y contar con fusibles acordes con las
normas aplicables localmente.
Los cables entre la distribución de CC y las unidades AC Master deben tener una longitud y una
sección idénticas.
Utilice cables de la mínima longitud posible.
Utilice únicamente un banco de baterías.
